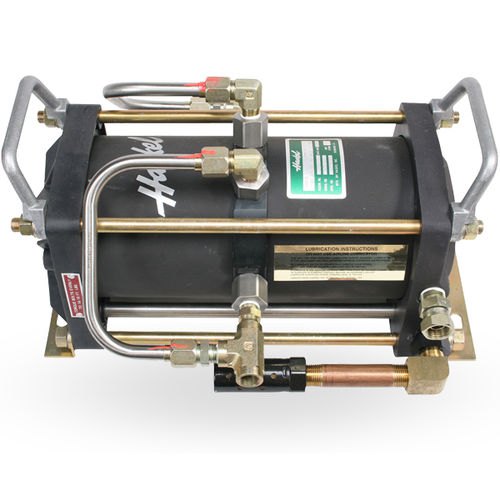

Einstufiger Luftdurchlass Verstärker AAD series

Haskel-Druckluftverstärker der Serie AAD sind hocheffiziente pneumatische Druckverstärker, die zur Erhöhung des Druckluftdrucks für industrielle Anwendungen entwickelt wurden, die einen hohen Druck ohne Strom benötigen. Effizientes Mittel zur Erhöhung des Luftdrucks Druckleistungen bis zu 310 bar (4500 psi) Maximales Ausgangsdruckflächenverhältnis + Versorgungsdruck Doppeltes Pumpvolumen pro Zyklus der AA-Reihe Benötigt weniger Luftantrieb, da der Einlassluftdruck selbst einen wesentlichen Teil der Antriebskraft liefert Ein Luftdruckverstärker ist eine Luftpumpe, die von einem Teil der eingehenden Druckluftversorgung angetrieben wird und so den Rest der Versorgung auf einen höheren Ausgangsdruck umschalten und pumpen kann. Der Druck wird durch den Einsatz einer Differentialkolbenbaugruppe erzeugt (Abb. 1), wobei Luft mit niedrigem Druck, die auf eine große Fläche aufgebracht wird, auf der kleinen Fläche Luft mit hohem Druck erzeugt. Der Zyklus wird durch den Einsatz von zwei Vorsteuerventilen erreicht, die abwechselnd das großflächige Ende eines unausgeglichenen Zykluskolbens vorsteuern und entlüften. Das kleine Ende des Zykluskolbens arbeitet mit einer permanenten Luftfeder. Dieser unausgeglichene Steuerkolben sorgt dafür, dass der Luftverstärker bei Bedarf zyklisch arbeitet.
