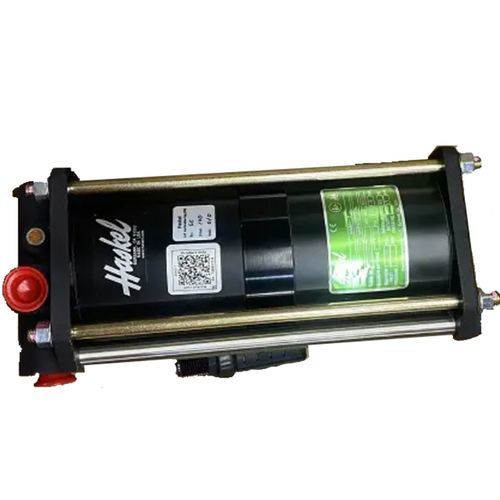

Einstufiger Luftdurchlass Verstärker 4AAD-2

Die Haskel-Druckluftverstärker der Serie 4AAD-2 sind hocheffiziente pneumatische Druckverstärker zur Erhöhung des Druckluftdrucks für industrielle Anwendungen, die einen hohen Druck ohne Strom benötigen. Mit einem Nenndruckverhältnis von 2:1 (Verhältnis der 2. Stufe: nicht zutreffend) kann das Modell 4AAD-2 von Haskel doppeltwirkende, einstufige Drucklufterzeuger auf einen maximalen Druck von 250 psi PSIG erhöhen. Luftantrieb Größe: 4 Zoll verhältnis der 1. Stufe: 2:1 verhältnis der 2. Stufe: N/A Ein Luftdruckverstärker ist eine Luftpumpe, die von einem Teil der eingehenden Druckluftversorgung angetrieben wird, so dass sie den Rest der Versorgung auf einen höheren Ausgangsdruck umschalten und pumpen kann. Der Druck wird durch den Einsatz einer Differenzflächen-Kolbenbaugruppe (Abb. 1) erzeugt: Luft mit niedrigem Druck, die auf eine große Fläche einwirkt, erzeugt Luft mit hohem Druck auf einer kleinen Fläche. Der Zyklus wird durch den Einsatz von zwei Vorsteuerventilen erreicht, die abwechselnd das großflächige Ende eines unausgeglichenen Zykluskolbens vorsteuern und entlüften. Das kleine Ende des Zykluskolbens arbeitet mit einer permanenten Luftfeder. Dieser unausgeglichene Steuerkolben sorgt dafür, dass der Luftverstärker bei Bedarf zyklisch arbeitet.
