Wechselspannungsdetektor HSR-500

HochspannungLEDwasserdicht

Übersicht
Familie von Spannungsdetektoren für Mittel-, Hoch- und Extra-Hochspannung, ausgelegt für die Verwendung mit einem isolierenden Stab (Hot Stick). Leichter FRP-Isolierstab verbessert die Handhabung; die Modelle decken einen weiten Spannungsbereich ab und enthalten batterie- und positive Anzeigeoptionen.

Modelle (Beispiele auf dieser Seite)

• HST-30 / HST-30L — Mittel- & Hochspannungsdetektor: AC 3 kV bis 34,5 kV. HST-30L ist die Langversion für Feeder-Arbeiten.
• HST-70 / HST-70L — Mittel- & Hochspannungsdetektor: AC 20 kV bis 80,5 kV. HST-70L Langversion.
• HST-170 — Mittel- & Hochspannungsdetektor: AC 60 kV bis 195,5 kV.
• HST-250 — Mittel- & Hochspannungsdetektor: AC 150 kV bis 287,5 kV.
• HST-W80L — Mittel- & Hochspannungsdetektor: AC 20 kV bis 80,5 kV, Langversion.

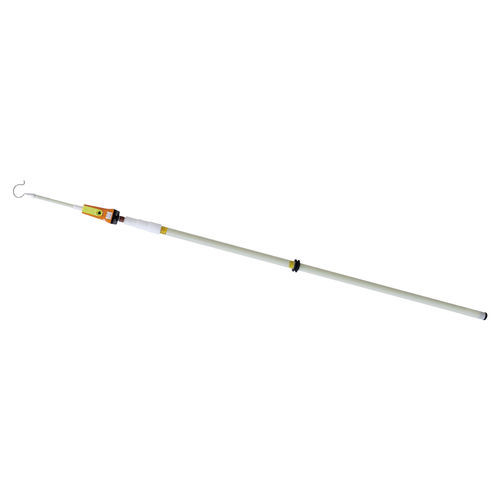

• HSR-500 — Extra-Hochspannungsdetektor: AC 250 kV bis 550 kV. Für Übertragungsleitungen mit sehr hohen Spannungen; positive Anzeige durch hochleuchtende rote Blink-LED und intermittierenden elektronischen Summer zur Sichtbarkeit bei Tageslicht und in lauten Umgebungen. Sensor ist dicht vergossen für Wasserdichtigkeit und Schutz vor Verschmutzung.
• HST-20N — Mittelspannungsdetektor (AC/DC Zweifachverwendung): AC 3 kV bis 25 kV / DC 3 kV bis 25 kV. Neueres Modell mit reduziertem Gewicht gegenüber dem Vorgänger HS-20N.
• HSR-90N — Detektor für Mittel- und Hochspannung (breiter Bereich AC/DC): 6 kV bis 90 kV. Positive Anzeige (Blink-LED und Summer) und wasserdichter Sensor.
• WM-Serie (Flügelradtyp) — Flügelrad-Detektor: AC 6,6 kV bis 500 kV. Betrieb ohne Batterie; Detektionsbestätigung durch Rotation des Flügelrads, angetrieben von der detektierten Energie.

Hinweise
Modellspezifische Spezifikationsbilder und Tabellen werden je Modell bereitgestellt (siehe Produktspezifikationsbilder auf der Seite). Abschirmkabel/leitfähig abgeschirmte Kabel können mit diesen Detektoren nicht erfasst werden.

Technische Merkmale / Spezifikationen

• Material des Isolierstabs: FRP (leicht, gute Handhabung).
• Metallische Spitze: stoßdämpfende Federnstruktur.
• Betriebsstab: kann bei anwendbaren Modellen zur Verlängerung genutzt werden; Verkürzung ist aus Sicherheitsgründen nicht zulässig.
• Die Erfassungsbereiche variieren je nach Modell (Beispiele oben decken je nach Serie/Modell etwa 3 kV bis 550 kV ab).
• Positive Anzeige der HSR-Serie: hochleuchtende rote Blink-LED und intermittierender elektronischer Summer, deutlich wahrnehmbar bei Tageslicht und in lauten Umgebungen.
• Auf ausgewählten Modellen versiegeltes/wasserdichtes Sensorsgehäuse zum Schutz vor Verschmutzung, Wasser und Fremdkörpern.
• Langversionen (Suffix L) verfügbar für Feeder-Einsätze oder Arbeiten mit erhöhter Reichweite.
• WM-Flügelradserie: batterieloser Betrieb, bei dem die detektierte Energie das Flügelrad antreibt und so die Detektion bestätigt.
