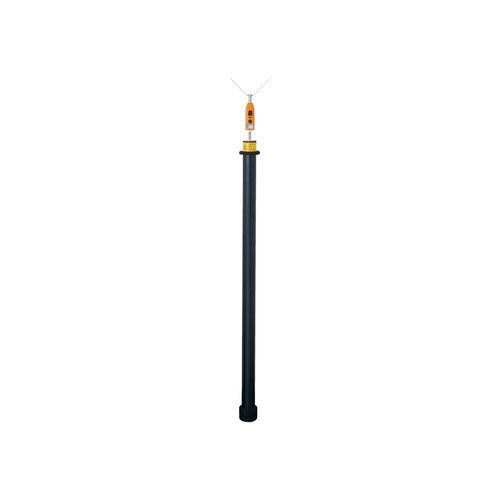

Wechselspannungsdetektor HST-W80L

HochspannungMittelspannungwasserdicht

Übersicht
HST-Serie von Mittel- und Hochspannungs-Detektoren für den Einsatz mit einer Isolierstange (Hot-stick). Isolierstab aus FRP (glasfaserverstärkter Kunststoff) für gutes Handling; Spitzenbefestigung aus Metall mit stoßdämpfender Feder. Die Bedienstange kann auf längere Längen erweitert werden; Kürzen ist aus Sicherheitsgründen nicht zulässig.

Hauptmerkmale

• FRP-Isolierstab, geeignet für Hot-stick-Betrieb
• Spitzenbefestigung aus Metall mit stoßdämpfender Feder
• Bedienstange verlängerbar für größere Reichweite
• Für die Erkennung von AC in Mittel- bis Hochspannung ausgelegt (Bereiche modellabhängig)

Hinweise zur Verwendung

• Zur Spannungsprüfung an Mittel- und Hochspannungsleitungen mit einer Isolierstange bestimmt
• Die Bedienstange nicht kürzen aus Sicherheitsgründen
• Modellspezifische Daten für AC/DC-Fähigkeiten prüfen

Modelle und Erfassungsbereiche (Beispiele)

• HST-30 — AC: 3 kV bis 34,5 kV
• HST-70 — AC: 20 kV bis 80,5 kV
• HST-170 — AC: 60 kV bis 195,5 kV
• HST-250 — AC: 150 kV bis 287,5 kV
• HST-30L — AC: 3 kV bis 34,5 kV (lange Ausführung für Abgang)
• HST-70L — AC: 20 kV bis 80,5 kV (lange Ausführung für Abgang)
• HST-W80L — AC: 20 kV bis 80,5 kV (lange Ausführung, W-Typ)

Verwandte Produkte

• HSR-500 — Extra-Hochspannungs-Detektor (250 kV bis 550 kV) mit blinkender LED und intermittierendem Summer
• HST-20N / HSR-90N — Mittel-/Hochspannungs-Detektoren mit AC/DC-Optionen oder Weitbereichserkennung
• WM-Serie — Radtyp-Detektor ohne Batterie für 6,6 kV bis 500 kV

Spezifikationen

• Isoliermaterial: FRP (glasfaserverstärkter Kunststoff)
• Spitzenbefestigung: Metall mit stoßdämpfender Feder
• Stange: verlängerbar; Kürzen nicht gestattet
• Erfassung: hauptsächlich AC (für DC/dual-Fähigkeiten Einzelspezifikationen prüfen)
• Siehe Produktkatalog-PDFs und Spezifikationsbilder für Zubehör und modellbezogene Details
