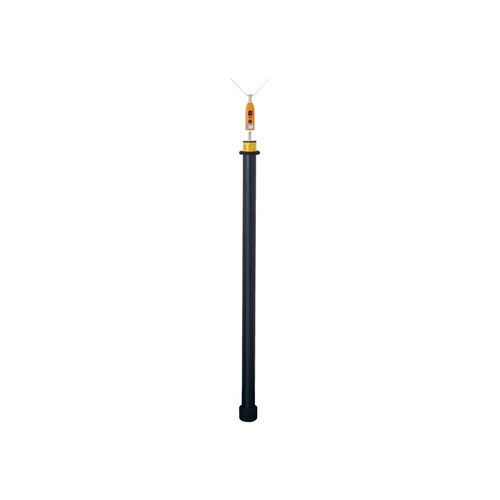

Wechselspannungsdetektor HST-70LHochspannungMittelspannungwasserdicht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Messgröße
- Hochspannung, Wechselspannung, Mittelspannung
- Weitere Eigenschaften
- Handgerät, wasserdicht
Beschreibung
Produktübersicht
Hauptmerkmale (gemeinsam)
Verfügbare Modelle und Hauptspezifikationen
Hinweise zu Anzeigen und Schutz
Dokumentation und Varianten
Verbundenes Produkt — Erdungshaken für Bahnumspannwerke
Technische Daten
- Reihe von Spannungsdetektoren für Mittel- bis Höchstspannungsleitungen, bedienbar mit Isolierstab (Hot Stick).
- Modelle decken Erfassungsbereiche von ca. 3 kV bis 550 kV ab und umfassen AC-only- sowie AC/DC-Varianten.
Hauptmerkmale (gemeinsam)
- Isolierstab aus FRP für geringes Gewicht und bessere Handhabung bei Hot-Stick-Arbeiten.
- Metallanschluss an der Spitze mit stoßdämpfender Feder zur Reduzierung von Stoßbelastungen an der Sondenspitze.
- Bedienstab kann auf größere Längen verlängert werden; Verkürzung ist aus Sicherheitsgründen nicht zulässig.
- Positive Anzeige bei ausgewählten Modellen durch blinkende hochhelle rote LED und intermittierenden Summer für Sichtbarkeit und Hörbarkeit in hellen/lautem Umfeld.
- Wasserdichtes Sensorgehäuse bei bestimmten Modellen zum Schutz gegen Schmutz und Wasser.
Verfügbare Modelle und Hauptspezifikationen
- HST-30 — AC-Erfassungsbereich: ca. 3 kV bis 34,5 kV.
- HST-70 — AC-Erfassungsbereich: ca. 20 kV bis 80,5 kV.
- HST-170 — AC-Erfassungsbereich: ca. 60 kV bis 195,5 kV.
- HST-250 — AC-Erfassungsbereich: ca. 150 kV bis 287,5 kV.
- HST-30L / HST-70L / HST-W80L — Langlängenvarianten für Zuleitungen mit denselben Erfassungsbändern wie die jeweiligen Standardmodelle.
- HST-20N — Dual AC/DC-Erfassung: ca. 3 kV bis 25 kV; reduziertes Gewicht gegenüber Vorgängermodellen.
- HSR-90N — Breitbereichs-AC/DC-Erfassung: ca. 6 kV bis 90 kV; positive Anzeige und wasserdichtes Sensorgehäuse.
- HSR-500 — Extra-Hochspannungs-AC-Detektor: ca. 250 kV bis 550 kV; positive Anzeige und wasserdichtes Sensorgehäuse für Zuverlässigkeit an Übertragungsleitungen.
- WM-Serie — Flügelrad-Detektor: AC ca. 6,6 kV bis 500 kV; batterieloser Betrieb mit der aus der erkannten Spannung gewonnenen Energie; Drehung des Flügelrads zeigt Spannungspräsenz an.
Hinweise zu Anzeigen und Schutz
- Ausgewählte Hochspannungsmodelle bieten visuelle (blinkende LED) und akustische (intermittierender Summer) positive Anzeige, um auch bei Tageslicht und in lauten Umgebungen wahrnehmbar zu sein.
- Vollständig gekapselte, wasserdichte Sensoren bestimmter Modelle verringern Ausfallrisiken durch Schmutz und Wasser und erhöhen die Zuverlässigkeit im Feld.
Dokumentation und Varianten
- Modellspezifische Datenblätter und Kataloge für die Familien HST, HST-L, HST-20N, HSR und WM sind verfügbar und enthalten detaillierte elektrische Bereiche, Abmessungen und Zubehör.
Verbundenes Produkt — Erdungshaken für Bahnumspannwerke
- Modell: H型-R — Erdungs-/Kurzschluss-Haken für Bahnumspannwerke (DC). Klemmverfahren für schnelle Montage; kompakte Bauform für beengte Räume.
- Typische Nennspannung: DC 1500 V (für genaue Kennzeichnung Modellliste beachten).
- Zubehör: Aufbewahrungstasche erhältlich.
Technische Daten
- Material Isolierstab: FRP (glasfaserverstärkter Kunststoff) für leichtes Handling.
- Spitze: Metallbefestigung mit stoßdämpfender Feder.
- Bedienstab: nur auf längere Länge verlängerbar (Verkürzen aus Sicherheitsgründen untersagt).
- Erfassungsarten: überwiegend AC; ausgewählte Modelle unterstützen AC und DC (z. B. HST-20N, HSR-90N).
- Spannungs-Erfassungsbereiche: ca. 3 kV bis 550 kV je nach Modell.
- Anzeige: visuell (blinkende LED) und akustisch (intermittierender Summer) bei ausgewählten Modellen.
- Wasserdichtigkeit: Sensorgehäuse bei bestimmten Modellen zum Schutz vor Eindringen von Schmutz und Wasser.
- WM-Serie: batterieloser Betrieb des Flügelrad-Detektors mittels der detektierten Energie.
