Werkstückspannfutter für die Feinmechanik 6 WAZMF

für Drehenfür Innendrehenfür Außendrehen

Übersicht

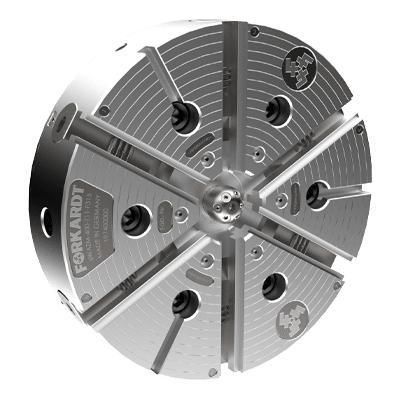

Hebelbetätigtes 6-Backen-Ausgleichsfutter Modell 6 WAZMF, entwickelt zum spannen dünnwandiger und empfindlicher zylindrischer Werkstücke mit minimaler Verformung. Benachbarte Backen sind verbunden, um eine ausgleichende Wirkung zu erzielen; das FNC-Schnellspannbackensystem reduziert die Rüstzeiten bei kleinen bis mittleren Serien.

Vorteile

• Kein Durchgangsloch, das das Eindringen von Spänen in das Futter verhindert.
• Vergütete hochlegierte Stahlführungen der Backen und Innenkomponenten für lange Lebensdauer.
• Fein gezahnte Grundbacken ermöglichen einfache Einstellung und schnellen Wechsel.
• Großer Backenhub zum Greifen über Vorsprünge und komplette Kugelhüllflächen.

Technische Merkmale

• 12 Ausgleichspunkte.
• FNC-Schnellwechsel-Backensystem mit Einzelschraube.
• Hebelbetätigung erhöht die Futterempfindlichkeit.
• Fähig zu Innen- und Außenspannung.
• Differenzialspannmöglichkeiten für unterschiedliche Durchmesser.

Anwendungen

• Dünnwandige Teile
• Teile mit Rundheitsanforderungen
• Teile mit Ebenheitsanforderungen
• Hochgeschwindigkeitsdrehbearbeitung
• Bremstrommeln
• Rotoren
• Schaufeln/Impeller
• Abdeckungen und Gehäuse

Technische Daten

• Produkttyp: Hebelbetätigtes 6-Backen-Ausgleichsfutter
• Ausgleichspunkte: 12
• Backenwechselsystem: FNC Schnellwechsel mit Einzelschraube
• Betätigung: Hebelbetätigung für erhöhte Empfindlichkeit
• Spannmodi: Innen-, Außen- und Differenzialspannung
• Materialien: Vergütete hochlegierte Stahlführungen und Innenkomponenten
• Konstruktionshinweise: Kein Durchgangsloch; fein gezahnte Grundbacken; großer Backenhub für komplexe Hüllen
