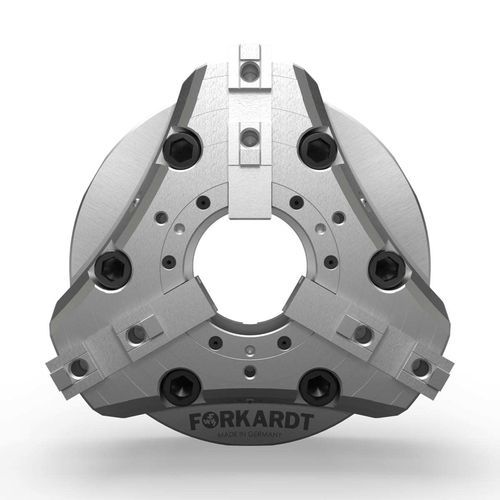

Kraftspannfutter FNC+

3-BackenDurchgangsbohrungselbstzentrierend

Produktübersicht
Der FNC+ ist ein 3-Backen-Kraftspannfutter in Keilbauweise mit serienmäßigem Schnellwechselbackensystem. Es wurde für höhere Spindeldrehzahlen, schnellere Backenwege, reduzierte Futtermasse und erhöhte Steifigkeit entwickelt. Das Futter nimmt europäische Norm-Top-Tools auf und bietet einen großen Greifbereich für Varianten des Werkstücks. Hergestellt aus hochwertigem Material mit einem nitridierten einteiligen Gehäuse und gefertigt gemäß ISO 9001:2000.

Wesentliche Verbesserungen / neue Merkmale

• Gerade oder gewinkelte Basiszahnung wählbar (gerade Basis akzeptiert viele Wettbewerbs-Basisbacken; gewinkelte Basis akzeptiert legacy Forkardt FNC Basisbacken).
• Vergrößerte Bohrung zur Anpassung an gängige Maschinenbohrungen und zur Maximierung der Stabzuführung.
• Sechs Befestigungsschrauben (statt drei) zur Erhöhung der Montagefestigkeit an der Spindel.

Funktionalität & Design-Highlights
Die patentierte trapezförmige Keilhaken-Betätigung überträgt hohe Greifkräfte effizient und bewahrt dabei die Genauigkeit bei erhöhten Drehzahlen. Die verringerte Futtermasse und die geringere Gesamthöhe ermöglichen höhere zulässige Drehzahlen und einen größeren nutzbaren Arbeitsbereich. Der kürzere Hub des Zentralaktuators sorgt für deutlich schnellere Backenwege im Vergleich zu den meisten anderen Schnellwechsel-Backenfuttern. Mehrere Montageadapter gewährleisten die Kompatibilität mit gängigen Maschinen-Spindeln.

Vorteile

• Sehr schneller Backenwechsel (einige Sekunden) zur Steigerung der Produktionseffizienz.
• Breites Zubehörprogramm für die Montage an vielen Maschinenspindeln.
• Nitridiertes einteiliges Futtergehäuse für hohe Steifigkeit und lange Lebensdauer.
• Enge Rundlaufgenauigkeit und hohe Wiederholgenauigkeit.
• Extrem hohe Greifkräfte durch die schwere trapezförmige Keilhaken-Betätigung.

Technische Merkmale

• Überarbeitetes Basisbackenprofil zur Aufnahme von Basisbacken konkurrierender Marken.
• Kompakteres Design und reduzierte Futtermasse für höhere Drehzahlen und längere nutzbare Bauteillängen.
• Neu gestaltetes Kolbensicherheitsgerät für sichere vertikale Spindelmontage und kontrolliertes Entriegeln/Anpassen der Spannbacken.
• Serienmäßige Verfügbarkeit mit gewinkelten oder geraden Zahn-Basisbacken; gerades Zahn-Modell kompatibel mit Wettbewerbs-Basisbacken.
• Futtermontage jetzt mit sechs Schrauben (statt drei) an der Spindel für erhöhte Steifigkeit.

Anwendungen

• Mittel- und Kleinserienfertigung, bei der schnelle Backenwechsel und höhere Spindeldrehzahlen erforderlich sind.

Dokumentation
Betriebsanleitung und Produktbroschüre sind für das FNC+ verfügbar (siehe Produktliteratur).

Technische Spezifikationen

• Modellfamilie: FNC+ Keilbauweise 3-Backen-Kraftspannfutter.
• Basisbackenzahnung: gerade oder gewinkelt (gerade akzeptiert viele Wettbewerbs-Basisbacken).
• Bohrung: vergrößerte Durchgangsbohrung für verbesserte Stabzuführung.
• Montage: mehrere Adapter verfügbar; 6-Schrauben-Spindelmontage für erhöhte Steifigkeit.
• Gehäuse: nitridiertes, einteiliges Material hochwertig für Steifigkeit und Langlebigkeit.
• Betätigung: patentiertes trapezförmiges Keilhaken-Profil für hohe Greifkraft und Effizienz.
• Backenwechsel: Schnellwechselbackensystem serienmäßig; verkürzter Aktuatorhub für schnellere Backenbewegungen.
• Sicherheit: Kolbensicherheitsvorrichtung für sichere vertikale Montage und kontrolliertes Entriegeln der Backen.
• Standards/Qualität: hergestellt gemäß ISO 9001:2000.
• Typische Verwendung: Mittel- und Kleinserienfertigung; höhere zulässige Spindeldrehzahlen durch reduzierte Futtermasse.
