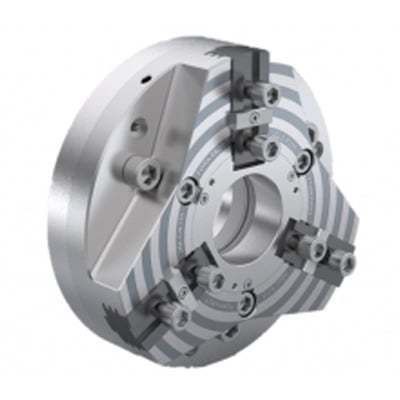

Ausgleichendes Werkstückspannfutter QLC series

für die Feinmechanikfür Drehenzur Endbearbeitung

Überblick
QLC Gleitbacken-Kraftspannfutter sind universelle Spannmittel für Drehanwendungen. Sie ersetzen Standard-Spannzangen oder konventionelle Keilspannfutter und bieten einen größeren Greifbereich, höhere Spannkräfte und Kompatibilität mit höheren Spindeldrehzahlen durch Zentrifugal-Kompression.

Warum in ein QLC investieren?

• Erhöhte Spannkraft und bessere Wiederholgenauigkeit im Vergleich zu Standard-Keilfuttern, geeignet für schweres Drehen und Serienproduktion.
• Zentrifugalkompensation ermöglicht höhere Drehzahlen bei gleichbleibender Spanngenauigkeit.
• Modulare Backenoptionen kompatibel mit standardisierten Oberwerkzeugen für kosteneffizienten Ersatz.
• Reduzierte rotierende Masse und optionale Schnellspannbackensysteme verkürzen Rüst- und Wechselzeiten.
• Anpassbare Grundbacken für spezielle Anwendungen (Innen-/Außenspannung, variable Durchmesser).

Verfügbare QLC Ausführungen

• QLC — 3-Backen, Keil-Style
  Universelles Gleitbacken-Futter mit großem Durchgangsloch. Größen: 110–140 mm.
• QLC-KT — 3-Backen, Heavy Duty
  Vollzentrum-Ausführung für schwere Schnitte. Größen: 160–400 mm.
• QLC-KS — 3-Backen, Großbohrung
  Größerer Durchgang für größere Werkstücke. Größen: 200–400 mm.
• QLC-AG — 3-Backen, Kompensierend
  Kompensierendes Futter für exzentrische Teile mit hoher Präzision. Größen: 200–315 mm.
• QLC-LM — 3-Backen, Wartungsarm
  Wartungsreduziertes Design nach QLC-Prinzip. Größen: 200–500 mm.
• QLC-LS — 2-Backen, Große Hub
  Erhöhter Hub für Durchmesserschwankungen (~+95% Hub). Größen: 160–315 mm.
• QLC MIR — Futter mit Schnellwechselbackensystem
  Schnellwechsel-Lösung für Innen- und Außenspannung. Größen: 200–500 mm.
• QLC SWB — Futter mit Backen-Schnellwechselsystem
  Für wiederkehrende Kleinserien optimiert; patentiertes SWB-System mit Verriegelungsschlüssel.

Gründe für den Kauf von QLC-Futtern
Vorteile

• Grundbacken-Design reduziert Verschleiß gegenüber traditionellen Gleitbackenkonzepten.
• Präzisionsgeschliffene Backenführungen minimieren Schmierstoffverluste und verbessern die Wiederholbarkeit.
• Mehrere Backenführungsprofile liefern gleichmäßige und kontrollierte Spannkräfte.
• Spielarmes Keilhaken-Design sorgt für maximale Spannkräfte und hohe Wiederholgenauigkeit.
• Zentrifugalkompensation ermöglicht den Einsatz bei höheren Drehzahlen.
• Alle belasteten Gleitflächen gehärtet, geschliffen und aus hochwertigen Werkstoffen gefertigt.
• Grundbacken-Format entspricht europäischen und US-Spezifikationen zur Nutzung standardisierter Oberwerkzeuge.
• Optionale Schnellwechselbackensysteme verfügbar (MIR / SWB).

Technische Merkmale

• Patentiertes, spielarmes Keilhaken-Design.
• Patentiertes Mehrprofil-Grundbackenkonzept.
• Nitrierter Futterkörper für erhöhte Lebensdauer.
• Patentiertes Zentralschmierkreissystem mit Zwangsschmierung.
• Zentrifugalkompensation für höhere Drehzahlen.

Anwendungen

• Fremdbearbeitungsbetriebe und Lohnfertigung.
• Hochvolumige Drehteilproduktion.
• Schwere Zerspanung.
• Geeignet für grobe Schnitte und Feinbearbeitung.
• Schnellwechselbacken-Lösungen für flexible Fertigungsanforderungen.

Technische Spezifikationen

• Produktfamilie: QLC Gleitbacken-Kraftspannfutter (QLC, QLC-KT, QLC-KS, QLC-AG, QLC-LM, QLC-LS, QLC MIR, QLC SWB).
• Größenbereiche: 110–140 mm (QLC); 160–400 mm (QLC-KT); 200–400 mm (QLC-KS); 200–315 mm (QLC-AG); 200–500 mm (QLC-LM); 160–315 mm (QLC-LS); 200–500 mm (QLC MIR / SWB).
• Keilhaken-Spannsystem mit spielarmer Funktion.
• Zentrifugalkompensation für hohe Drehzahlfähigkeit.
• Mehrere Backenführungsprofile und standardisierte Grundbacken-Schnittstellen.
• Nitrierter Körper und gehärtete Gleitflächen; Zwangsschmierkreissystem (patentiert).
• Optionale Schnellwechselbacken für schnelle ID/OD-Wechsel.
