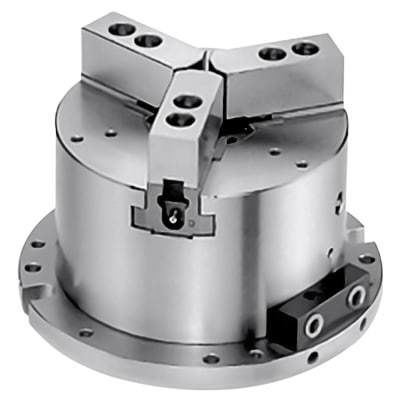

Kraftspannfutter MO

3-BackenstationärVorderendfutter

Übersicht
Selbstständiger Keiltyp. Schraubfutter bieten eine absolute Präzision und garantieren .0005” Reproduzierbarkeit bei identischen Teilen. Diese Präzision wird durch einen eingebauten Spalt von .020” zwischen dem Körperhohlraum des Futters und dem Nabenbereich der Montageplatte erreicht, der den gegenüberliegenden Schrauben ausreichend Bewegungsspielraum gibt, um das Werkstück genau einzustellen. Die Einstellung dauert weniger als eine Minute und es sind keine weiteren Anpassungen erforderlich, um die Präzision von .0005” TIR bei identischen Teilen zu erreichen.

Eigenschaften & Vorteile

• Flanschboden ermöglicht das einfache Fixieren des Futters auf einer Platte für schnelle Wechsel
• Eingebauter Zylinder sorgt für bessere Stabilität und reduziert den Platzbedarf für höhere Bearbeitungseffizienz

Vorteile

• Das Futter kann per M-Code gesteuert werden für den Einsatz in einem automatischen Beladesystem
• Hauptbacken mit 1,5 mm x 60° Steigung ermöglichen die Austauschbarkeit von harten und weichen Backen mit CNC-Drehmaschinenfuttern und reduzieren Ersatzbackenkosten
• Staubdichte und wasserabweisende Konstruktion erhöht Lebensdauer und Effizienz des Futters

Technische Daten

• Modellserie: MO-Serie (stationär, geschlossenes Zentrum)
• Typ: selbstständiges Keiltyp-Powerfutter
• Reproduzierbarkeit (TIR): 0.0005” bei identischen Teilen
• Eingebauter Spalt: 0.020” zwischen dem Körperhohlraum des Futters und dem Nabenbereich der Montageplatte
• Einstellzeit: Weniger als 1 Minute, um die angegebene Reproduzierbarkeit zu erreichen
• Montage: Flanschboden für schnelle Plattenfixierung und Wechsel
• Integrierter Zylinder: Verbessert die Stabilität und reduziert den Platzbedarf
• Steuerung: M-Code steuerbar für Automatisierungs-/Beladesysteme
• Backen: Hauptbacken mit 1,5 mm x 60° Steigung für Austauschbarkeit harter/weicher Backen
• Konstruktion: staubdichte und wasserabweisende Ausführung
