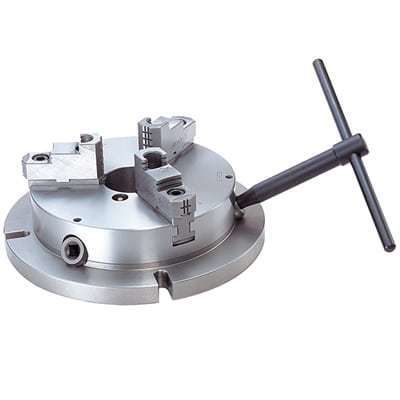

Handspann-Drehfutter

3-BackenStahlschmal

Übersicht Vielseitiges Niedrigprofil-Spannfutter, das Standard-Kollets oder 3-Backen-Futter ersetzt. Im Vergleich zu Backenfuttern erlauben die präzisionsgefertigten Hardinge® FlexC-Kolbensysteme eine höhere Spindeldrehzahl ohne Bedenken wegen Zentrifugalkräften, was schnellere Rüstzeiten, kürzere Wechselzeiten, höhere Genauigkeit und einen großen Spannbereich für unterschiedliche Werkstücke ermöglicht.

Warum investieren Scroll-Chucks liefern äußerst präzise Ergebnisse und garantieren eine Wiederholgenauigkeit von .0005" bei doppelten Teilen. Diese Genauigkeit ergibt sich aus einem integrierten Spalt von .020" zwischen Futterkörperhohlraum und dem Nabenbereich der Montageplatte, der den gegenüberliegenden Schrauben ausreichende Bewegungsfreiheit für präzise Werkstückeinstellung bietet. Die Einstellung dauert weniger als eine Minute; weitere Feinjustagen sind nicht erforderlich, um .0005" TIR bei doppelten Teilen zu erreichen.

Merkmale & Vorteile

• Präzisionsgeschliffen — Toleranzen innerhalb 0.05 mm
• Weiche Oberbacken einsetzbar für flexible Spannoptionen
• Wiederholgenauigkeit 0.02 mm mit standardmäßigen harten Backen
• Parallele Spanngenauigkeit mit harten Backen steuerbar innerhalb 0.05 mm nach Ausrichtung der Futterseiten

Vorteile

• Schlüsseleinführung im 30°-Winkel ermöglicht flexible Platzierung des Futters
• Superdünnes, niedriges Profil erhöht den zulässigen Bearbeitungsabstand
• Flanschmontage vereinfacht Be- und Entladevorgänge
• Kompatibel mit harten oder weichen Oberbacken

Technische Daten

• Wiederholgenauigkeit: 0.02 mm (standardmäßige harte Backen)
• Toleranzen: präzisionsgeschliffen innerhalb 0.05 mm
• Wiederholgenauigkeit bei doppelten Teilen: .0005" TIR (≈ 0.0127 mm)
• Integrierter Spielraum zwischen Futterkörperhohlraum und Montageplattennabe: .020"
• Schlüsseleinführung: 30° Winkel
• Design: superdünn / niedriges Profil zur Erhöhung des zulässigen Bearbeitungsabstands
• Backen: kompatibel mit harten oder weichen Oberbacken
• Flanschmontage zur Vereinfachung von Be- und Entladung
• Einstellzeit zur Erreichung der angegebenen Präzision: weniger als eine Minute
