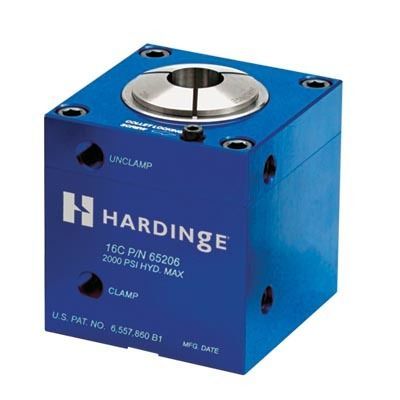

Druckspannzange-Spannzangenfutter 16C

für BearbeitungfestinstalliertDruck

Technische Daten

• Maximaler Betriebsdruck – 250 psi Luft; 2000 psi hydraulisch (17 bar Luft; 137 bar hydraulisch)
• Maximaler Betriebsdruck (Sicherheits-/Betriebsangaben) – 250 psi Luft; 1207 psi hydraulisch (17 bar Luft; 83 bar hydraulisch)
• Zugrohrkraft – 5,8 × Leitungsdruck
• Collet-Aufnahme – 16C (1/64" bis 1 5/8" / 0,39 bis 41,27 mm rund)
• Durchgangsbohrung in der Basis
• Vier 3/8"-16 Befestigungsbohrungen an der Unterseite der Basis
• Zwei 3/8" (9,52 mm) Passstiftbohrungen an der Unterseite der Basis
• Zwei 1/4"-18 NPT Anschlüsse
• Ventilempfehlung – 2-Positionen, 4-Wege-Ventil für Hydraulik; 2-Positionen, 3-Wege-Ventil für Pneumatik (Ventile nicht enthalten)

Sicherheit

• Montageelemente und Rohrverschraubungen nicht überdrehen.
• Beim Einsetzen eines Collets vermeiden, das Collet zu fest gegen den Konus des Kolbens zu ziehen.
• Überschreiten Sie nicht die Maximaldrücke: 250 psi Luft oder 1207 psi hydraulisch (17 bar Luft; 83 bar hydraulisch) für sicheren Betrieb.
• Stellen Sie sicher, dass das Collet das Werkstück hält, bevor Sie den Schließvorgang betätigen.

Anwendung
Dieser 16C Totlängen-Colletblock ist eine stationäre Doppelwirk-Einheit für Bearbeitungs- und Montagevorgänge, die zuverlässiges Spannen und Lösen erfordern. Er kann einzeln verwendet oder mehrfach auf Drehtischen, Paletten, Vorrichtungen oder Tombstones montiert werden, um die Produktivität zu erhöhen.

Installation

• 1. Befestigen Sie den Colletblock auf einer starren, ebenen Fläche.
• 2. Verrohren Sie die erste Zuleitung mit 5000 psi (344 bar) Stahlrohr zum CLAMP 1/4 NPTF Anschluss des Blocks und zum normalerweise OFFENEN Anschluss Ihres Steuerventils.
• 3. Verrohren Sie die zweite Zuleitung mit 5000 psi (344 bar) Stahlrohr zum UNCLAMP 1/4 NPTF Anschluss des Blocks und zum normalerweise GESCHLOSSENEN Anschluss des Steuerventils.
• 4. Schließen Sie die Steuerluft am 1/4 NPTF Druckanschluss des Ventils an.
• 5. Diese Konfiguration hält das Collet geschlossen, bis das Ventil betätigt wird.

Betrieb

• 1. Entfernen Sie die Versorgung vom Ventil, bevor Sie ein Collet einsetzen.
• 2. Lösen Sie die Collet-Sicherungsschraube.
• 3. Setzen Sie das Collet von oben in den Colletblock ein.
• 4. Drehen Sie das Collet mit dem Collet-Schlüssel im Uhrzeigersinn, bis es den Kolbenkonus berührt.
• 5. Ziehen Sie die Sicherungsschraube an, aber nicht übermäßig.
• 6. Um zu spannen, setzen Sie das Werkstück ein und schalten Sie die Versorgung des Steuerventils ein. WARNUNG: Nicht ohne Werkstück spannen.
• 7. Stellen Sie den Versorgungsdruck auf das Minimum ein, das effektives Werkstückhalten gewährleistet; Dauerbetrieb bei Maximaldruck verkürzt die Lebensdauer der Dichtungen und des Collets.
• 8. Zum Öffnen betätigen Sie das Ventil.

Wartung
Verringert sich die Spannkraft, obwohl der Systemdruck unverändert ist, nehmen Sie den Colletblock außer Betrieb, zerlegen Sie ihn und ersetzen Sie beschädigte oder verschlissene O-Ringe.

Tabelle - Zusätzliche Spezifikationen

• Collet-Serie: C
• Betätigungsart: Pneumatisch / Hydraulisch
• Typ: 16C
