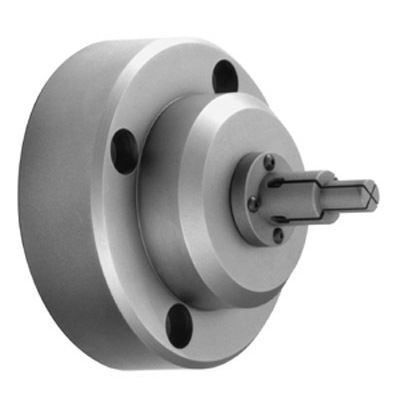

Dehnhülsen-Bohrfutterzapfen 18450000000100

SchnellwechselDirekteinbauselbstzentrierend

Produktbeschreibung
Spindelmontiertes Expansionszangensystem kompatibel mit A2-5, A2-6 und A2-8 Spindeln. Die Baugruppe wird direkt auf die Maschinenspindel montiert, ein Zentrierungszusatz ist nicht erforderlich. Die Umrüstzeit zwischen Wellenmaßen beträgt in der Regel etwa 5 bis 7 Minuten, was schnelle Werkzeugwechsel in Fertigung und Instandhaltung ermöglicht.

Diese Baugruppe enthält:

• Collet-Key-Schraube: 78710000000000
• Positionierungsstift: 78690000100200
• Draw Plug: 18530000000100
• Expansionshülse: 18490000000100
• Schraube 7/16-14 x 1-3/4: 0101228
• Zylinderschraube mit Innensechskant: MS 0104023
• #100 A2-5 Welle: 18470000000100
• #100 Anschlagring: 18510000000100
• Kurzer Innensechskantschlüssel: W 0011864

Hinweis
Expanding Collet ist nicht im Lieferumfang enthalten.

Lieferdetails
Bei Nichtverfügbarkeit beträgt die Standardlieferzeit bis zu 10 Arbeitstage.

Technische Daten

• Größenbereich: 1/8\" (3,17 mm) bis 1/2\" (12,70 mm)
• Ausführung: #100
• Spindel-Montagearten: A2-5, A2-6 und A2-8
• Montage: Wird direkt auf die Maschinenspindel montiert; keine Zentrierungsanpassung erforderlich
• Umrüstzeit: Ca. 5 bis 7 Minuten
• Beinhaltete Komponenten: Collet-Key-Schraube (78710000000000), Positionierungsstift (78690000100200), Draw Plug (18530000000100), Expansionshülse (18490000000100), Schraube 7/16-14 x 1-3/4 (0101228), Zylinderschraube mit Innensechskant (MS 0104023), #100 A2-5 Welle (18470000000100), #100 Anschlagring (18510000000100), Kurzer Innensechskantschlüssel (W 0011864)
• Produktcode: 18450000000100
