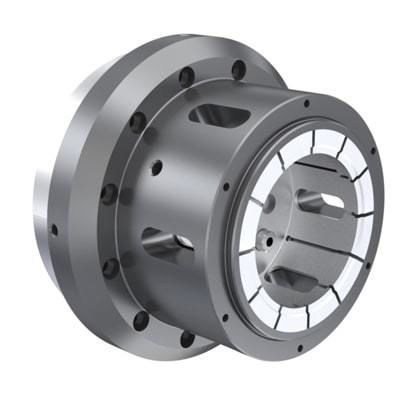

Spannzangenfutter für Schleifarbeiten

für Drehenfür InnendrehenRillierung

Produktübersicht Die Rim-Lok Zangenspannfutterreihe bietet eine schnelle, flexible und kosteneffiziente Lösung für Spannaufgaben. Konzipiert für zweite und letzte Drehoperationen, arbeitet das Rim-Lok als Rückzugs-Spannfutter (Pull-back) und passt an die meisten Standard-CNC-Drehmaschinen; die Betätigung kann über den Hauptzylinder der Maschine erfolgen. Hergestellt von Forkardt mit proprietärer Materialauswahl und Wärmebehandlung, bieten diese Spannfutter längere Lebensdauer, reduzierte Rüst- und Stillstandszeiten sowie konstante Werkstückspannung. Forkardt-Zangen erreichen eine Wiederholgenauigkeit von 0,0005" TIR (0,013 mm) oder besser und gewährleisten stabile Spannwerte während der Bearbeitung.

Vorteile

• Schnellere Beschleunigung auf Arbeitsdrehzahl, Reduzierung der Zykluszeiten
• Geringerer Einfluss der Zentrifugalkraft für gleichmäßigere Spannkräfte über den Drehzahlbereich
• Erweiterte Greiffläche reduziert Verformungsrisiko bei Rohren und dünnwandigen Teilen
• Reduzierte Vibrationen
• Kürzere Einrichtzeiten
• Verbesserte Bearbeitungsgenauigkeit
• Gehäusedichtes Design zum Schutz vor Verunreinigungen
• Hochdrehzahlfähigkeit bei hoher Spannkraft
• Rückzugsbetätigung für präzise laterale Lage
• Feste axiale Lage
• Modulares Design ermöglicht Austauschbarkeit

Technische Merkmale

• Erhältlich in ID Grip- und OD Grip-Varianten
• Gehäusedichtung
• Hohe Drehzahlfähigkeit
• Hohe Spannkraft
• Wiederholgenauigkeit innerhalb 0,013 mm (0,0005")
• Geeignet für automatische Beladesysteme
• Rückzugsbetätigung zur lateralen Positionierung
• Feste axiale Lage
• Zugstangen- oder Rohrbetätigung kompatibel
• Leicht für Sonderanwendungen modifizierbar
• Modulares Design ermöglicht Austauschbarkeit
• Mehrere Maschinenbefestigungen verfügbar

Anwendungen

• Anwendungen mit erhöhten seitlichen Schnittkräften
• Schweres Drehen oder Nuten auf dem Außendurchmesser
• Schruppen
• Schleifen
• Stationäre Bearbeitungszentren
• Automobil-Differentialgehäuse
• Automobil-Baugruppen (CG join)
• Flugzeugrotor-Komponenten
• Vertikale Drehoperationen

Technische Spezifikationen

• Handelsname: Rim-Lok ID Grip Collet System
• Greiftypen: ID Grip- und OD Grip-Varianten
• Betätigung: Rückzugsbetätigung für laterale Positionierung; Zugstange/Rohrbetätigung; kompatibel mit dem Hauptzylinder der Maschine
• Positionierung: feste axiale Lage
• Design: dichtes, modulares Design für Austauschbarkeit und mehrere Maschinenbefestigungen
• Leistung: hohe Drehzahlfähigkeit und hohe Spannkraft; reduzierter Zentrifugaleinfluss auf die Klemmkraft
• Wiederholgenauigkeit: innerhalb 0,013 mm (0,0005") oder besser
• Geeignet für: automatische Ladesysteme; leicht modifizierbar für Sonderanwendungen
• Konstruktion: proprietäre Materialauswahl und Wärmebehandlung für längere Lebensdauer und reduzierte Ausfallzeiten
• Gehäuse: leichtes, kompaktes Design zur Anpassung an die meisten Standard-CNC-Drehmaschinen
