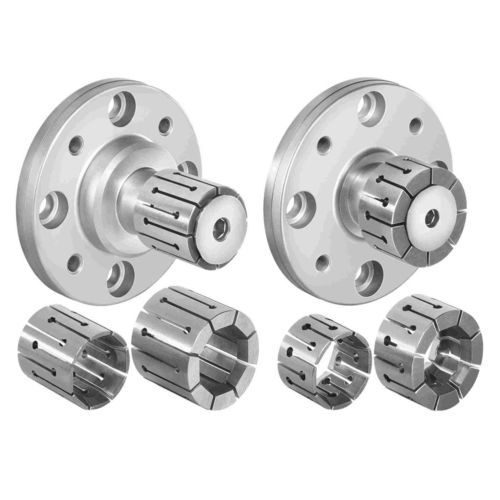

Pneumatische Spannzange Tork-Lok ID

Übersicht
Das Tork-Lok ID-Grip-Collet-System ist eine vielseitige Werkstückspannlösung, die zum Ersatz von Standard-Collets oder 3-Backen-Futtern entwickelt wurde, um Produktivität, Rüst- und Umrüstzeiten sowie Genauigkeit zu verbessern und gleichzeitig einen weiten Innenspannbereich für unterschiedliche Werkstücke bereitzustellen.

Konstruktion & Allgemeine Informationen
Das Tork-Lok-Spannschaft-Design bietet eine flexible Spannplattform. Präzisionsgeschliffene Flächen an Collets und Aufnahmen erhöhen die Langzeitgenauigkeit und die Drehmomentübertragung. Die Komponenten sind standardisiert, um Austauschbarkeit und mehrere Konfigurationsmöglichkeiten zu ermöglichen. Die Aufnahme positioniert gerade oder konische Bohrungen auf dem echten Mittelpunkt. Das System ist in inch (English) und metrischen Aufnahmen erhältlich. Die metrische Aufnahme verfügt über ein Dreiloch-Befestigungsmuster, engere Toleranzen für Größe und Parallelität, eine präzisionsgeschliffene Fläche zur verbesserten Positionierung sowie Flanschvorrichtungen für Lufterkennung. Beide Aufnahmetypen akzeptieren dieselben Collets. Optionale Vorrichtungen umfassen eine manuelle Verriegelungsvorrichtung für geringe Anfangskosten und minimalen Wartungsaufwand oder einen pneumatischen Zylinder, der flach montierbar und über ein Luftventil betätigbar ist.

Vorteile

• Flexibler Spannbereich zur Anpassung an Werkstückvariation
• Erhältlich in metrischer und inch (English) Aufnahmeausführung
• Standardisierte Komponenten erlauben Austauschbarkeit und verschiedene Kombinationen
• Optionen für selbstständiges System mit pneumatischem Zylinder oder manueller Verriegelung
• Präzisionsgeschliffene Flächen verbessern Positioniergenauigkeit und Drehmomentübertragung
• Aufnahme positioniert gerade oder konische Bohrungen auf dem echten Mittelpunkt
• Metrische Aufnahme bietet verbessertes Befestigungsmuster und engere Toleranzen

Technische Merkmale

• Präzisionsgeschliffene Flächen an Collets und Aufnahmen für verbesserte Langzeitgenauigkeit und Drehmomentübertragung
• Standardisierte, austauschbare Komponenten für flexible Kombinationen von Collets, Aufnahmen und Vorrichtungen
• Aufnahme positioniert gerade oder konische Bohrungen auf dem echten Mittelpunkt
• Metrische Aufnahme: Dreiloch-Pattern, engere Toleranzen für Größe und Parallelität, präzisionsgeschliffene Fläche, Flanschvorrichtungen für Lufterkennung
• Optionale manuelle Verriegelungsvorrichtung oder pneumatische Zylinderbetätigung

Anwendungen

• Automobil-Differenzialgehäuse
• Automobil-Bremsscheiben/rotoren
• Kugelgelenke
• Kolben
• Vordere Bremstrommeln
• Zahnradrohlinge
• Pumpengehäuse
• Kompressionsplatten

Verfügbare Tork-Lok ID Systeme

• Tork-Lok ID LS — Long-Serie, English-Mount Aufnahme
• Tork-Lok ID SS — Short-Serie, English-Mount Aufnahme

Technische Spezifikationen

• Produktfamilie: Tork-Lok ID Grip Collet System
• Aufnahme-Designs: English (inch) und metrisch
• Verbesserungen der metrischen Aufnahme: Dreiloch-Befestigungsmuster, engere Toleranzen für Größe und Parallelität, präzisionsgeschliffene Fläche, Flanschvorrichtungen für Lufterkennung
• Serien: Long (LS) und Short (SS)
• Vorrichtungsoptionen: manuelle Verriegelung oder pneumatische Zylinderbetätigung
• Spannverfahren: Innen-Ø (ID) Collet-Spannung
• Positionierfähigkeit: gerade oder konische Bohrungen auf dem echten Mittelpunkt
• Austauschbarkeit der Komponenten: standardisierte Komponenten erlauben verschiedene Kombinationen
• Wartung: manuelle Vorrichtung bietet geringe Wartung; pneumatische Option für Automatisierung verfügbar
