Werkstückspannfutter für Drehen

für SchleifarbeitenStahlSchnellwechsel

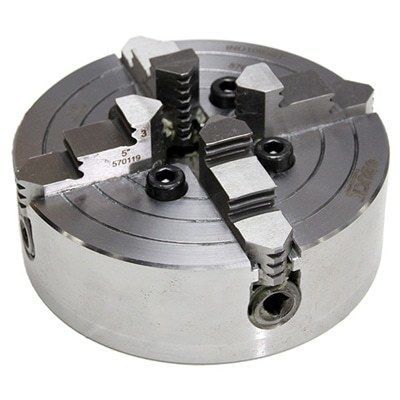

Übersicht Das unabhängige Futter ist ein 4‑Backen‑Drehfutter mit einzeln verstellbaren Backen, ausgelegt zum Spannen zylindrischer und unregelmäßig geformter Werkstücke. Gehäuse und Backen des Spindelgehäuses sind aus gehärtetem Stahl gefertigt, um Verschleißfestigkeit und Maßstabilität zu gewährleisten. Die Backen entsprechen dem American Standard Tongue and Groove und sind mit einem Schnellwechsel‑Backsystem ausgestattet. Die Basisbacken sind mit einem Gewinde für die Spindelverstellung versehen und verfügen über gestufte, wendbare Oberbacken; zum Wenden der Oberbacke den Befestigungsbolzen lösen.

Eigenschaften und Vorteile

• Geschmiedeter Stahlkörper für gleichbleibende Rundlaufgenauigkeit
• Ausführung für Werkstatt‑ und Werkzeugraum
• Vier unabhängig bewegliche Backen ermöglichen das Spannen unregelmäßiger Formen
• Adapterplatten verfügbar für die meisten gängigen Spindeln
• Größen 5" und 6" werden nur mit Vollbacken geliefert
• Größen 8"–20" verfügbar mit zweiteiligen Backen; alle Größen optional mit Vollbacken

Anwendungen

• Werkstattanwendungen und Prototypenfertigung
• Schleifarbeiten mit hohem Haltebedarf
• Spannen von ungewöhnlich geformten Teilen

Technische Daten

• Gehäusematerial: geschmiedeter Stahl
• Material der Backen und Spindelgehäuse: gehärteter Stahl
• Backenkonfiguration: vier unabhängige Backen, einzeln verstellbar
• Backenstandard: American Standard Tongue and Groove
• Backentypen: Vollbacken (5" und 6"), zweiteilige Backen (8"–20"); alle Größen optional mit Vollbacken
• Adapterplatten: verfügbar für die meisten gängigen Spindeln
