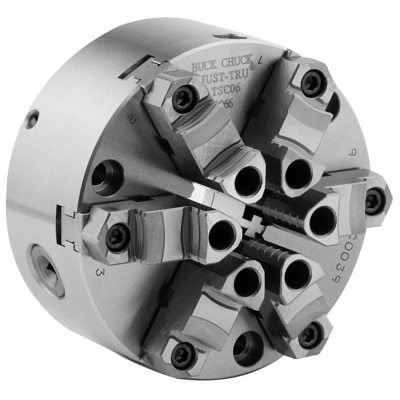

Handspann-Drehfutter ATSC

StahlHochpräzisionmit Satzbacken

Übersicht
Das Scroll-Futter ATSC mit Gehäuse aus Schmiedestahl ist ein präzisionsgefertigtes Drehmaschinenfutter, das hohe Wiederholgenauigkeit und konstante Zentrizität bei identischen Teilen gewährleistet. Das Design enthält einen eingebauten Abstand von .020" zwischen Futtergehäuse und Flanschnabe der Montageplatte, um den gegenüberliegenden Schrauben ausreichend Spiel für genaue Feinjustierungen zu geben. Die Erstjustage dauert unter einer Minute und erzielt eine Wiederholgenauigkeit von .0005" TIR bei passenden Teilen.

Warum dieses ATSC Scroll-Futter?
Für Produktions- und Präzisionsumgebungen ausgelegt, bietet dieses Futter mikrobewegliche Einstellmöglichkeiten und eine stabile Innengeometrie zur Einhaltung enger Toleranzen über Chargen hinweg.

Funktionen & Vorteile

• 4 Mikroeinstellschrauben ermöglichen .0005" TIR Wiederholgenauigkeit
• Gehäuse aus geschmiedetem Stahl geeignet für höhere Spindeldrehzahlen
• gehärteter und geschliffener Scroll, präzise ausgewuchtet für längere Lebensdauer und Genauigkeit
• gehärtete Backen und Ritzel erhöhen die Lebensdauer
• amerikanische Standard-Zungen-&-Nut Master-Backen für flexible Oberwerkzeugoptionen

Anwendungen

• Präzisionsbearbeitung von identischen Komponenten
• Hochvolumen-Produktionsläufe
• Operationen mit erhöhten Spindel-RPM

Produktdokumentation
Detaillierte Spezifikationen und Kataloginformationen sind in der Produktbroschüre verfügbar.

Spezifikationen

• Wiederholgenauigkeit: .0005" TIR bei identischen Teilen
• Eingebauter Spielraum: .020" zwischen Futtergehäuse und Flanschnabe der Montageplatte
• Einstellzeit: unter einer Minute, um die erforderliche Präzision zu erreichen
• Einstellmechanismus: 4 Mikroeinstellschrauben
• Gehäusematerial: geschmiedeter Stahl für höhere Drehzahl
• Scroll: gehärtet und geschliffen, präzise ausgewuchtet
• Backen & Ritzel: gehärtet für erhöhte Lebensdauer
• Oberes Werkzeuginterface: amerikanische Zungen-&-Nut Master-Backen
