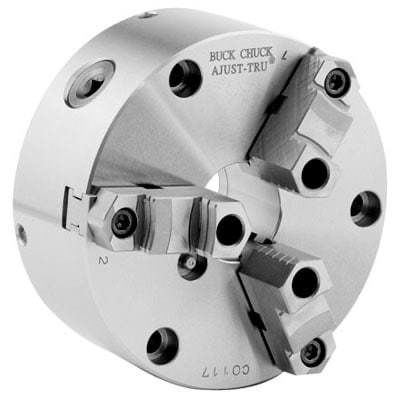

Werkstückspannfutter für Schleifarbeiten AT

für die Feinmechanikfür Drehendrehungsfrei

Produktübersicht
Schneckenfutter bieten eine sehr genaue Rundlaufgenauigkeit und erreichen eine Wiederholgenauigkeit von 0.0005" bei identischen Teilen. Diese Präzision wird durch einen integrierten Spalt von 0.020" zwischen dem Gehäusehohlraum des Futters und dem Nabenbereich der Montageplatte erreicht, wodurch gegenüberliegende Schrauben genügend Bewegungsspielraum zum exakten Ausrichten des Werkstücks haben. Die Einstellung dauert weniger als eine Minute; einmal eingestellt ist keine weitere Nachstellung erforderlich, um 0.0005" TIR bei identischen Teilen zu halten.

Funktionen & Vorteile

• Wiederholgenauigkeit 0.0005" bei identischen Teilen (einige Unterlagen nennen auch 0.001")
• Gehäuse aus Gusseisen als kosteneffiziente Fertigungslösung
• Gehärtete und geschliffene Schnecke, dynamisch ausgewuchtet für höhere Genauigkeit
• Gehärtete und geschliffene Backen für längere Lebensdauer

Anwendungsbereiche

• Werkstattanwendungen und Präzisionsdreharbeiten
• Schleifprozesse

Technische Daten

• Wiederholgenauigkeit: 0.0005" (Seite verweist ebenfalls auf 0.001")
• Spalt zwischen Futterhohlraum und Nabe der Montageplatte: 0.020"
• Gehäusematerial: Gusseisen
• Schnecke: gehärtet und geschliffen, für höhere Genauigkeit ausgewuchtet
• Backen: gehärtet und geschliffen für längere Lebensdauer
• Einstellzeit zur Erzielung der Präzision: weniger als eine Minute
