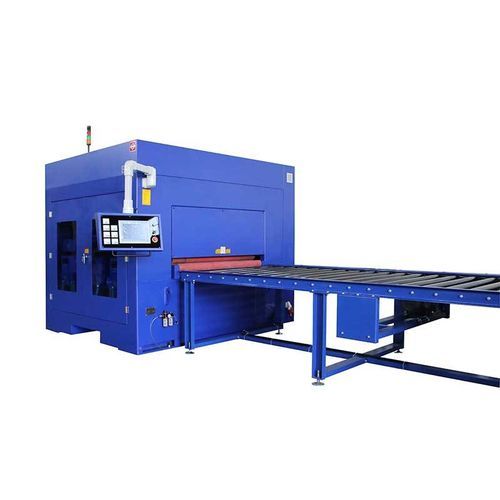

Bandentgratmaschine SG1600-3TB+3B

Schleifbandmit HämmernKantenverrundung

Produktbeschreibung
Doppelseitiges Entschlacken und Kantenrundung für Teile aus Plasma-, hochleistungs-Laser- und Flammenschneidanlagen. Ausgestattet mit der von Jonsen patentierten Karussell-Quergurtstation mit „one belt two passes“-Verfahren. Dieses Modell hat eine Arbeitsbreite von 1600 mm und drei Quergurtstationen oben und unten, die eine gleichzeitige Bearbeitung beider Seiten ermöglichen. Die ersten beiden Stationen sind mit hochharten, verschleißfesten Metalllegierungs-Pinblöcken bestückt, die Hammerschlag- und Meißelbewegungen nachahmen, um Schlacke zu lösen. Die dritte Station ist mit dichten Schleifpapierblöcken und Scotch Brite-Lamellen für die Endreinigung und Kantenabrundung ausgestattet.

Anwendungen
Doppelseitiges Entschlacken und Kantenabrundung von Stahlteilen nach dem Schneiden; geeignet für hochvolumige Chargenbearbeitung nach Plasma-, Hochleistungs-Laser- oder Flammenschneiden.

HIGHLIGHTS

• Doppelseitige Bearbeitung — schwere Teile mit Schlacke nach unten müssen nicht gewendet werden
• Durchlauf-Design für kontinuierliche Chargenverarbeitung
• Schwere Spannwalzen sorgen für festen Halt beim Vorschub
• Wesentliche Walzen dynamisch ausgewuchtet und mit hochdrehzahlfähigen Lagern ausgestattet
• Flexible Arbeitsplatzkonfiguration mit verschiedenen Verbrauchsmaterialoptionen
• Bedienerfreundliche Steueroberfläche; automatisierte Materialzuführung kann kundenspezifisch angepasst werden
• Konstruiert für effiziente Staubabsaugung zur Minimierung der Metallstaubexposition

Gängige Verbrauchsmaterialien

• Pinblöcke (Metalllegierung)
• Abrasivblöcke (dichte Schleifpapierblöcke, Scotch Brite-Lamellen)

Ideale Teile

• Stahlteile bei hochvolumiger Chargenbearbeitung nach dem Schneiden

Technische Daten

• Modell: SG1600-3TB+3B
• Maximale Arbeitsbreite: 1600 mm
• Bearbeitungsdicke: 3 - 80 mm
• Fördergeschwindigkeit: 1 - 5 m/min
• Gewicht: 10000 kg
• Verfahren: Drei Quergurtstationen (oben & unten) — zwei Stationen mit hochharten verschleißfesten Metalllegierungs-Pinblöcken und eine Station mit Abrasivblöcken zur Endbearbeitung und Kantenabrundung
• Vorschubart: Durchlauf für kontinuierliche/Chargenverarbeitung
• Spannung: Heavy-Duty-Klemmrollen
• Lager: Hochdrehzahlfähige Lager für wesentliche Walzen
• Staubkontrolle: Für die Installation eines Staubabsaugsystems ausgelegt
