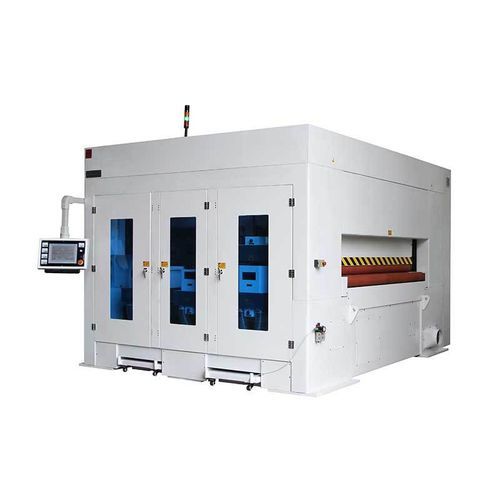

Bandentgratmaschine SG1030-3TB+B

BürstenSchleifbandmit Hämmern

Anwendungen
Nach dem Schneiden werden die Teile zunächst nach Größe sortiert und dann an die jeweiligen Entschlackungsmaschinen weitergeleitet. Der SG1030-3TB+B ist auf kleine Teile ausgelegt; größere Teile werden auf breiteren Maschinen bearbeitet. Zufällig geladene Teile (manuell oder automatisiert) laufen auf einem Förderband, wo visuell geführte Roboterarme die Teile sortieren und auf Sekundärförderer verteilen, die die Entschlackungsstationen speisen. Die Anlage verfügt über eine patentierte Karussell-Quergurtstation mit einem „ein Band, zwei Durchläufe“-Verfahren. Beide Maschinen (Arbeitsbreiten 1000 mm und 2400 mm) haben identische Arbeitsplatzkonfigurationen: je drei obere und untere Quergurtstationen ermöglichen die gleichzeitige Bearbeitung beider Seiten. Die ersten beiden Quergurte sind mit hochharten, verschleißfesten Metalllegierungs-Pinblöcken bestückt, die Schläge und Meißelbewegungen zum Entfernen von Schlacke ausführen; der dritte Quergurt ist mit dichten Schleifblöcken und Scotch-Brite-Lamellen ausgestattet, um Kanten und Löcher zu reinigen und zu verrunden und scharfe Kanten zu beseitigen.

Übersicht Maschinenmerkmale

• Schwerer, geschweißter Maschinenrahmen: sandgestrahlt und pulverbeschichtet
• Einzigartiges segmentiertes Förderer-Design für doppelseitige Bearbeitung
• Durchlauftyp, Chargenverarbeitung von Teilen
• Wesentliche Rollen ausgewuchtet; hochdrehzahlfähige Lager montiert
• Flexible Arbeitsplatzkonfiguration; verschiedene Verbrauchsmaterialien verfügbar
• Minimale Metallstaubbelastung durch integriertes Absaugsystem
• Gängige Verbrauchsmaterialien: Pinblöcke, Schleifblöcke
• Konfigurierbare Arbeitsbreiten: 1000 mm (Standard), optional 1300 mm und 1600 mm

Optionale Konfiguration
Optionaler dreieckiger schmaler Schleifbandkopf speziell für hochleistungs-Laserzuschnitte mit harten, geschmolzenen Schlacken.

Technisches Datenblatt
Maximale Arbeitsbreite: 1000 mm
Arbeitsstärkebereich: 3–80 mm
Fördergeschwindigkeit: 1–5 m/min
Gewicht: 10000 kg

Technische Spezifikationen

• Modell: SG1030-3TB+B
• Maximale Arbeitsbreite: 1000 mm
• Arbeitsstärkebereich: 3–80 mm
• Fördergeschwindigkeit: 1–5 m/min
• Gewicht: 10000 kg
• Arbeitsplatzkonfiguration: 3 obere und untere Quergurtstationen (zwei mit Metalllegierungs-Pinblöcken; dritte mit Schleifblöcken)
• Verarbeitungsmodus: gleichzeitige doppelseitige Bearbeitung; Durchlauf-Chargenverarbeitung
• Rahmen: geschweißte, sandgestrahlte, pulverbeschichtete Schwerkonstruktion
• Verbrauchsmaterialien: Pinblöcke, Schleifblöcke; optionaler dreieckiger schmaler Schleifbandkopf für schwere Laser-Schlacke
• Verfügbare Arbeitsbreiten: Standard 1000 mm; optional 1300 mm und 1600 mm
