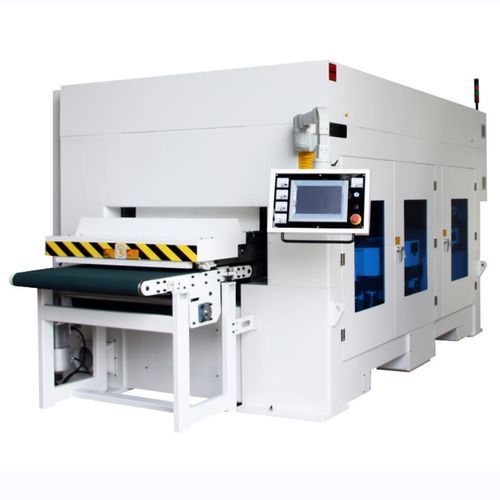

Flachschleifmaschine SG series

für Blechefür Werkstückemit festem Tisch

Produktübersicht
Entwickelt zur Entfernung von Restschlacke an plasma- und flammgeschnittenen Werkstücken bei gleichzeitiger Reinigung der Ober- und Unterseite und Abrundung der Kanten. Geeignet als zweiseitige Schleiflösung für große, mittlere und kleine Teile auf intelligenten Produktionslinien. Der Kernschleifmechanismus verwendet die von 祥生 patentierte „One-circle Two-grind Anfas- und Entgratmaschine und -methode“ und ist mit speziellen elastischen Stahlstift-Schleifmittelkartuschen und elastischen Schleifblattkartuschen ausgestattet, die gezielt Kanten und Lochkanten bearbeiten und eine effiziente, saubere automatische Bearbeitung ermöglichen, wodurch manueller Schleifaufwand und Verbrauchskosten deutlich reduziert werden. Das System eignet sich für hochvolumige, hochbelastete Bearbeitung und ist besonders geeignet für die Schlackenentfernung nach Plasma- oder Flammenschneiden. Die Maschine unterstützt die Steuerung durch einen Host-PC mit offenen Schnittstellen zur Integration in zentrale Steuerungssysteme intelligenter Produktionslinien.

Modelle
SG1030-3TB+B / SG2400-3TB+B

SG1030-3TB+B — für Kleinteile an intelligenten Sortierterminals: Hauptmerkmale

• Hohe Steifigkeit des geschweißten Rahmens mit Sandstrahlbeschichtung.
• Fördersystem mit einzigartigem Design; gestuftes magnetisches Arbeitspodest zur Vorder- und Rückseitenadsorption.
• Kleinteile können beidseitig bearbeitet werden, ohne gewendet zu werden.
• Durchlaufartige Chargenbearbeitung mit fester Geräteöffnung für einfache und effiziente Bedienung.
• Kernkomponenten mit hoher Drehzahl sind mit importierten Lagern bestückt.
• Modulares Schleifblock-Design und Fertigungsprozess.
• Schlackesammelvorrichtung und Absaugsystem für eine saubere Arbeitsumgebung.
• Gängige Verbrauchsmaterialien: elastische Stahlstift-Schleifmittelkartuschen / elastische Schleifblattkartuschen.
• Optionales Modell mit 1300 mm Breite verfügbar.

SG1030-3TB+B — Spezifikationen
Arbeitsbreite: 1000 mm
Empfohlene Dicke: 3–80 mm
Zufuhrgeschwindigkeit: 1–5 m/min
Gewicht: 10000 KGS

SG2400-3TB+B — für Großteile an intelligenten Sortierterminals: Hauptmerkmale

• Hohe Steifigkeit des geschweißten Rahmens mit Sandstrahlbeschichtung.
• Durchlaufartige Chargenbearbeitung mit fester Geräteöffnung für einfache und effiziente Bedienung.
• Schwerlast-Spannwalzen-Fördersystem.
• Kernkomponenten mit hoher Drehzahl sind mit importierten Lagern bestückt.
• Modulares Schleifblock-Design und Fertigungsprozess.
• Schlackesammelvorrichtung und Absaugsystem für eine saubere Arbeitsumgebung.
• Gängige Verbrauchsmaterialien: elastische Stahlstift-Schleifmittelkartuschen / elastische Schleifblattkartuschen.
• Optional sind Modelle mit Breiten über 2400 mm verfügbar.

SG2400-3TB+B — Spezifikationen
Arbeitsbreite: 2400 mm
Empfohlene Dicke: 3–80 mm
Zufuhrgeschwindigkeit: 1–5 m/min
Gewicht: 13000 KGS

Zusatzmerkmale

• Der Kernschleifmechanismus ist eine von 祥生 patentierte Struktur, die Kanten und Lochkanten automatisch bearbeitet, um manuelle Arbeit und Verbrauch zu reduzieren.
• Die Maschine unterstützt Host-PC-Steuerung mit offenen Schnittstellen zur einfachen Integration in zentrale Steuerungssysteme intelligenter Produktionslinien.

Merkmale / Technische Spezifikationen

• Anwendbare Prozesse: Entfernung von Restschlacke und Abrundung der Kanten bei Plasma- und Flammenschneidprozessen.
• Gängige Verbrauchsmaterialien: elastische Stahlstift-Schleifmittelkartuschen, elastische Schleifblattkartuschen.
• Steuerung: Host-PC-Steuerung, offene Schnittstellen, unterstützt Integration in intelligente Produktionslinien.
• Typischer Dickenbereich: 3–80 mm.
• Typische Zufuhrgeschwindigkeit: 1–5 m/min.
• Beispiel-Arbeitsbreiten: SG1030-3TB+B — 1000 mm; SG2400-3TB+B — 2400 mm (breitere Modelle optional).
• Beispiel-Maschinengewichte: SG1030-3TB+B — 10000 KGS; SG2400-3TB+B — 13000 KGS.
