Druckluftnachkühler KL series

für Verdichterfür Prozessluftfür Lufttrockner

Produktübersicht KLF/KLW-Nachkühler senken die Drucklufttemperatur nach der Verdichtung. Die KLF-Modelle arbeiten mit Luftkühlung und decken Durchflussmengen von 1,6 bis 45 m³/min ab. Die KLW-Modelle arbeiten mit Wasserkühlung und decken Durchflussmengen von 1,6 bis 110 m³/min ab. Die beiden Baureihen sind separat aufgeführt, damit bei der Auswahl Durchfluss, Kühlverfahren, Anschlüsse und Standortbedingungen berücksichtigt werden können. Zur Kühlung von Druckluft hinter einem Luftkompressor und vor der Kondensatabscheidung, Filtration oder Trocknung. Produktmerkmale

• KLF und KLW bleiben eigenständige Baureihen mit separaten Spezifikationstabellen.
• Die KLF-Tabelle listet Stromversorgung, Abmessungen, Motorleistung und Luftanschlüsse auf.
• Die KLW-Tabelle listet Behälterdurchmesser, Höhe, Luftanschlüsse, Kühlwasseranschlüsse und Wasserverbrauch auf.

Produktspezifikationen KLF-Kühlmethode: Luftgekühlt KLF-Durchflussbereich: 1,6–45 m³/min KLW-Kühlmethode: Wassergekühlt KLW-Durchflussbereich: 1,6–110 m³/min Modelle & Spezifikationen Luftgekühlte Modelle der KLF-Serie (Tabellenüberschrift) Modell | Nenn-Durchfluss (m³/min) | Stromversorgung | Länge (mm) | Breite (mm) | Höhe (mm) | Motorleistung (W) | Luftzu- und -abgangsanschluss KLF-1N | 1,6 m³/min | 220 V/1/50 | 600 | 200 | 700 | 50 | ZG1" KLF-2N | 2,6 m³/min | 220 V/1/50 | 650 | 200 | 700 | 110 | ZG1" KLF-3N | 3,8 m³/min | 220 V/1/50 | 650 | 250 | 700 | 110 | ZG1" KLF-6N | 7 m³/min | 220 V/1/50 | 800 | 270 | 800 | 140 | ZG1-1/2" KLF-10N | 11,5 m³/min | 220 V/1/50 | 1180 | 270 | 850 | 220 | ZG2" KLF-12N | 13,5 m³/min | 220 V/1/50 | 1180 | 270 | 1000 | 280 | ZG2" KLF-15N | 17 m³/min | 380 V/3/50 | 1500 | 340 | 1075 | 360 | DN65 KLF-20N | 23 m³/min | 380 V/3/50 | 1500 | 340 | 1090 | 360 | DN65 KLF-25N | 27 m³/min | 380 V/3/50 | 1670 | 340 | 1100 | 500 | DN80 KLF-30N | 34 m³/min | 380 V/3/50 | 1800 | 400 | 1230 | 900 | DN80 KLF-40N | 45 m³/min | 380 V/3/50 | 1880 | 400 | 1330 | 900 | DN100 Wassergekühlte Modelle der KLW-Serie (Tabellenüberschrift) Modell | Nennfördermenge (m³/min) | Behälterdurchmesser D (mm) | Höhe H (mm) | Anschluss für Lufteinlass/-auslass | Anschluss für Kühlwassereinlass/-auslass | Kühlwasserverbrauch (m³/h) KLW-1N | 1,6 m³/min | Φ133 | 1350 | G1" | 1/2" | 0,45 KLW-2N | 2,6 m³/min | Φ159 | 1320 | G1" | 3/4" | 0,96 KLW-3N | 3,8 m³/min | Φ159 | 1320 | G1" | 3/4" | 1,0 KLW-6N | 7,0 m³/min | Φ159 | 1507 | G1-1/2" | 1" | 2,6 KLW-8N | 8,5 m³/min | Φ159 | 1507 | G1-1/2" | 1" | 2,63 KLW-10N | 11,5 m³/min | Φ159 | 1507 | G2" | 1-1/4" | 4,3 KLW-12N | 13 m³/min | Φ219 | 1620 | G2" | 1-1/4" | 5,2 KLW-15N | 17 m³/min | Φ219 | 1875 | DN65 | 1-1/2" | 7,3 KLW-20N | 23 m³/min | Φ273 | 1850 | DN65 | 2" | 9,9 KLW-25N | 27 m³/min | Φ273 | 1870 | DN80 | 2" | 11,6 KLW-30N | 34 m³/min | Φ273 | 1453 | DN80 | 2" | 14,6 KLW-40N | 45 m³/min | Φ325 | 1926 | DN100 | 2-1/2" | 19,5 KLW-50N | 55 m³/min | Φ325 | 1950 | DN100 | 2-1/2" | 23,7 KLW-60N | 65 m³/min | Φ325 | 2065 | DN125 | 3" | 28 KLW-80N | 87 m³/min | Φ377 | 2156 | DN150 | 3" | 37,5 KLW-100N | 110 m³/min | Φ377 | 2390 | DN150 | 4" | 47,5 Technische Daten / Spezifikationen

• Kühlungsarten: KLF = luftgekühlt; KLW = wassergekühlt.
• Durchflussbereiche: KLF 1,6–45 m³/min; KLW 1,6–110 m³/min.

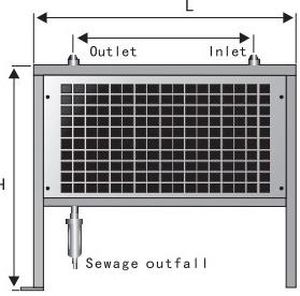

• Felder der KLF-Tabelle: Modell, Nennförderstrom, Stromversorgung, Länge, Breite, Höhe, Motorleistung, Luftzu- und -abgangsanschluss.
• KLW-Tabellenfelder: Modell, Nennvolumenstrom, Behälterdurchmesser (D), Höhe (H), Luftzu- und -abgangsanschluss, Kühlwasserzu- und -abgangsanschluss, Kühlwasserverbrauch (m³/h).
• Anwendung: Kühlung von Druckluft hinter dem Kompressor und vor der Kondensatabscheidung, Filtration oder Trocknung.
