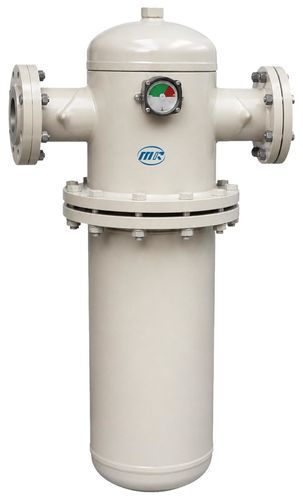

Druckluftfilter Class 600

PatronenIndustriefür Klimaanlagen

Produktübersicht Die Flansch-Druckluftfilter der Baureihe 600–17500 sind für Druckluftsysteme mit hohem Durchfluss ausgelegt. Je nach erforderlicher Kapazität werden ein oder mehrere Filterelemente eingebaut. Je nach den Anforderungen an die Luftqualität im Nachstrom können die Filterklassen C, T, A, F und H ausgewählt werden, um Partikel, flüssiges Wasser, Ölaerosole und Öldämpfe zu entfernen. Wichtige Produktspezifikationen

• Betriebsdruck: 0,2–1,0 MPa
• Nenn-Durchflussbereich: 17–510 m³/min
• Verfügbare Filterklassen: C / T / A / F / H

Mairui-Filterklassen C/T/A/F/H Klasse | Funktion | Filtergenauigkeit | Maximaler Restölgehalt C | Öl-Wasser-Filter für die Hauptleitung | 3 μm | ≤5 ppm T | Hauptleitungs-Partikelfilter | 1 μm | ≤1 ppm A | Hocheffizienter Ölentfernungsfilter | 0,01 μm | ≤0,01 ppm F | Ultrahochleistungs-Ölentfernungsfilter | 0,01 μm | ≤0,001 ppm H | Aktivkohle-Öldampf-Filter | 0,01 μm | ≤0,003 ppm Modelle und technische Daten Modell | Nenn-Durchfluss | Betriebsdruck | Anschluss | Länge (mm) | Breite (mm) | Filterelement | Anzahl der Elemente | Gewicht (kg) Class-600 | 17 m³/min | 0,2–1,0 MPa | DN65FL | 1114 | 320 | Class-600E | 1 | 23 Klasse-800 | 23 m³/min | 0,2–1,0 MPa | DN65FL | 1266 | 230 | Klasse-800E | 1 | 28 Klasse 900 | 27 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Klasse 400E | 2 | 79 Klasse-1200 | 34 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Klasse-600E | 2 | 85 Klasse-1600 | 45 m³/min | 0,2–1,0 MPa | DN100FL | 1320 | 430 | Klasse-800E | 2 | 115 Klasse-2000 | 55 m³/min | 0,2–1,0 MPa | DN100FL | 1189 | 540 | Klasse-600E | 3 | 128 Klasse 2400 | 65 m³/min | 0,2–1,0 MPa | DN125FL | 1438 | 540 | Klasse 800E | 3 | 135 Klasse 3000 | 87 m³/min | 0,2–1,0 MPa | DN150FL | 1485 | 600 | Klasse 800E | 4 | 155 Klasse 4000 | 110 m³/min | 0,2–1,0 MPa | DN150FL | 1415 | 600 | Klasse 800E | 5 | 158 Klasse 4800 | 130 m³/min | 0,2–1,0 MPa | DN150FL | 1445 | 600 | Klasse 800E | 6 | 170 Klasse 5600 | 160 m³/min | 0,2–1,0 MPa | DN200FL | 1555 | 740 | Klasse 800E | 8 | 245 Klasse 7000 | 210 m³/min | 0,2–1,0 MPa | DN200FL | 1630 | 750 | Klasse 800E | 10 | 270 Klasse 8000 | 260 m³/min | 0,2–1,0 MPa | DN250FL | 1610 | 900 | Klasse 800E | 12 | 320 Klasse 10500 | 320 m³/min | 0,2–1,0 MPa | DN250FL | 1830 | 930 | Klasse 800E | 14 | 450 Klasse-12500 | 360 m³/min | 0,2–1,0 MPa | DN300FL | 1750 | 960 | Klasse-800E | 16 | 420 Klasse-14000 | 410 m³/min | 0,2–1,0 MPa | DN300FL | 1670 | 985 | Klasse-800E | 19 | 435 Klasse-17500 | 510 m³/min | 0,2–1,0 MPa | DN350FL | 1991 | 1140 | Klasse-800E | 24 | 500 Technische Daten / Spezifikationen

• Betriebsdruck: 0,2–1,0 MPa
• Nenn-Durchflussbereich: 17–510 m³/min (Modelle Klasse-600 bis Klasse-17500)
• Verfügbare Filterfeinheiten: C, T, A, F, H (Funktionen reichen von der Öl-Wasser-Trennung in der Hauptleitung bis zur Entfernung von Öldämpfen mittels Aktivkohle)
• Filterfeinheiten: bis zu 0,01 μm für hocheffiziente Ölentfernung; Partikelfiltration bei 1–3 μm für Hauptleitungsfilter
• Maximaler Restölgehalt je nach Filterklasse: C ≤ 5 ppm; T ≤ 1 ppm; A ≤ 0,01 ppm; F ≤ 0,001 ppm; H ≤ 0,003 ppm
• In den Modellen dargestellte Anschlussarten: DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Zu den Modellen gehörende Filterelementtypen (z. B. Class-600E, Class-800E, Class-400E)
