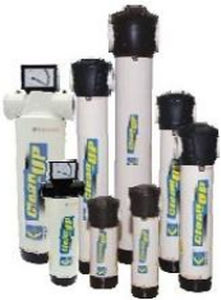

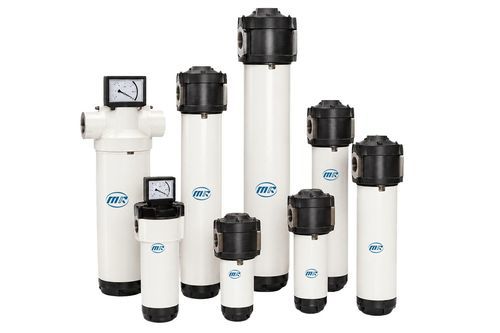

Bodenstehender Pressluftreiniger Class 35

Filterfür GaschromatographieStaub

Produktübersicht
Gewindefilter für Druckluft der Klasse 35–800 sind für die Filtration in Hauptleitungen und am Einlass von Geräten vorgesehen. Ein glatter 90°-Einlassweg und ein konischer Strömungsdiffusor verringern Turbulenzen und Druckverlust und vergrößern die effektive Filtrationsfläche. Das Gehäuse in drei Teilen ermöglicht einen schnellen Wechsel der Filterelemente und eine einfache Wartung der Entwässerung.

Produktspezifikationen

• Betriebsdruck: 0,2–1,6 MPa
• Bemessener Durchflussbereich: 1,6–23 m³/min (Klasse-35 bis Klasse-800)
• Verfügbare Filtrationsklassen: C / T / A / F / H
• Optionale Zubehörteile: elektronische Entwässerungsventile, Innengully, automatische Entwässerungsventile, Differenzdruckanzeiger

Mairui C/T/A/F/H Filtrationsklassen

• C — Öl‑Wasser‑Filter für Hauptleitung; Filtrationsgenauigkeit: 3 μm; Max. Restölgehalt: ≤5 ppm
• T — Partikelfilter für Hauptleitung; Filtrationsgenauigkeit: 1 μm; Max. Restölgehalt: ≤1 ppm
• A — Hochleistungs‑Ölabscheidung; Filtrationsgenauigkeit: 0,01 μm; Max. Restölgehalt: ≤0,01 ppm
• F — Ultrahochleistungs‑Ölabscheidung; Filtrationsgenauigkeit: 0,01 μm; Max. Restölgehalt: ≤0,001 ppm
• H — Aktivkohlefilter für Öl‑Dampf; Filtrationsgenauigkeit: 0,01 μm; Max. Restölgehalt: ≤0,003 ppm

Modelle & Spezifikationen

• Class-35 — Bemessener Durchfluss 1,6 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC1"; Länge 260 mm; Breite 107 mm; Filterelement: Class-35E-03; Anzahl Elemente: 1; Gewicht: 2,5 kg
• Class-70 — Bemessener Durchfluss 2,6 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC1"; Länge 305 mm; Breite 107 mm; Filterelement: Class-70E-03; Anzahl Elemente: 1; Gewicht: 2,8 kg
• Class-100 — Bemessener Durchfluss 3,8 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC1"; Länge 365 mm; Breite 107 mm; Filterelement: Class-100E-03; Anzahl Elemente: 1; Gewicht: 3,1 kg
• Class-200 — Bemessener Durchfluss 7 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC1-1/2"; Länge 555 mm; Breite 135 mm; Filterelement: Class-200E-03; Anzahl Elemente: 1; Gewicht: 5,1 kg
• Class-300 — Bemessener Durchfluss 8,5 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC1-1/2"; Länge 635 mm; Breite 135 mm; Filterelement: Class-300E-03; Anzahl Elemente: 1; Gewicht: 5,8 kg
• Class-350 — Bemessener Durchfluss 11,5 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC2"; Länge 735 mm; Breite 135 mm; Filterelement: Class-350E-03; Anzahl Elemente: 1; Gewicht: 6,5 kg
• Class-400 — Bemessener Durchfluss 13,5 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC2"; Länge 760 mm; Breite 170 mm; Filterelement: Class-400E-03; Anzahl Elemente: 1; Gewicht: 10 kg
• Class-600 — Bemessener Durchfluss 17 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC2-1/2"; Länge 820 mm; Breite 170 mm; Filterelement: Class-600E-03; Anzahl Elemente: 1; Gewicht: 11 kg
• Class-800 — Bemessener Durchfluss 23 m³/min; Betriebsdruck 0,2–1,6 MPa; Anschluss RC2-1/2"; Länge 1060 mm; Breite 170 mm; Filterelement: Class-800E-03; Anzahl Elemente: 1; Gewicht: 14 kg

Technische Merkmale

• Verwendungszweck: Filtration in Hauptleitung und am Geräteeinlass
• Gehäuse: Dreiteiliges Design für Elementwechsel und Zugang zur Entwässerung
• Strömungseigenschaften: 90° glatter Einlassweg und konischer Strömungsdiffusor zur Reduzierung von Turbulenzen und Druckverlust
• Filtrationsklassen: C (Öl‑Wasser), T (Partikel), A (hochwirksame Ölabscheidung), F (ultrahochwirksame Ölabscheidung), H (Aktivkohle für Öldampf)
• Typische Filtrationsgenauigkeiten: 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Max. Restöl nach Klasse: C ≤5 ppm; T ≤1 ppm; A ≤0,01 ppm; F ≤0,001 ppm; H ≤0,003 ppm
• Zubehör: elektronische Entwässerungsventile, Innengully, automatische Entwässerungsventile, Differenzdruckanzeiger
• Filterelemente: Referenzen Class-35E-03 bis Class-800E-03; Anzahl Elemente: 1 pro Gerät
• Beispielgewichte: 2,5 kg (Class-35) bis 14 kg (Class-800)
