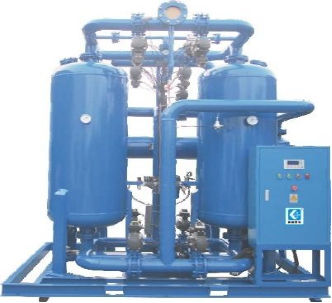

Drucklufttrockner durch Adsorption KXC series

mit Kompressionswärme-Rückgewinnungdurch Adsorption mit Wärmewassergekühlt

Produktübersicht
Die KXC Series ist ein regenerativer Adsorptionstrockner, der die Abgaswärme des Verdichters zur Regeneration des Adsorbens nutzt, gefolgt von Kühlung und Feuchtigkeitstrennung, um tief getrocknete Druckluft zu liefern. Geeignet für den Einsatz nach warmen Verdichterabgängen, wenn Kühlwasser verfügbar ist.

Funktionsweise & Produktmerkmale

• Nutzen der Verdichterabgaswärme zur Adsorbensregeneration, wodurch externer Heizbedarf reduziert wird.
• Kühl- und Trennstufen entfernen Kondensat und Restfeuchte nach der Regeneration zum Schutz nachgeschalteter Anlagen.

Wesentliche technische Spezifikationen

• Veröffentlichte Modelle: 16
• Bemesseter Durchflussbereich: 23 bis 510 Nm³/min
• Kühlwasserverbrauch: 8,6 bis 250 t/h
• Anschlussgrößen (typisch): DN65 bis DN350
• Längenbereich: 2070 bis 9100 mm
• Breitenbereich: 1030 bis 3620 mm
• Höhenbereich: 2310 bis 3860 mm
• Gewichtsbereich: 1480 bis 19200 kg
• Regenerationsmethode: Nutzung der Verdichterabgaswärme zur Adsorbensregeneration, gefolgt von Kühlung und Feuchtigkeitstrennung

Modelle & Spezifikationen

• KXC-200: Nennvolumenstrom 23 Nm³/min; Kühlwasser 8,6 t/h; Anschluss DN65; L 2070 mm; W 1030 mm; H 2310 mm; Gewicht 1480 kg
• KXC-250: Nennvolumenstrom 27 Nm³/min; Kühlwasser 10,8 t/h; Anschluss DN80; L 2410 mm; W 1200 mm; H 2430 mm; Gewicht 1720 kg
• KXC-300: Nennvolumenstrom 34 Nm³/min; Kühlwasser 12,8 t/h; Anschluss DN80; L 2740 mm; W 1350 mm; H 2650 mm; Gewicht 1980 kg
• KXC-400: Nennvolumenstrom 45 Nm³/min; Kühlwasser 17,2 t/h; Anschluss DN100; L 2900 mm; W 1510 mm; H 2780 mm; Gewicht 2500 kg
• KXC-500: Nennvolumenstrom 55 Nm³/min; Kühlwasser 21,4 t/h; Anschluss DN100; L 3050 mm; W 1690 mm; H 2830 mm; Gewicht 3130 kg
• KXC-600: Nennvolumenstrom 65 Nm³/min; Kühlwasser 26,5 t/h; Anschluss DN125; L 3190 mm; W 1810 mm; H 2880 mm; Gewicht 3920 kg
• KXC-800: Nennvolumenstrom 87 Nm³/min; Kühlwasser 34,5 t/h; Anschluss DN150; L 3300 mm; W 1920 mm; H 2910 mm; Gewicht 4650 kg
• KXC-1000: Nennvolumenstrom 110 Nm³/min; Kühlwasser 43,1 t/h; Anschluss DN150; L 3520 mm; W 2100 mm; H 2990 mm; Gewicht 5690 kg
• KXC-1200: Nennvolumenstrom 130 Nm³/min; Kühlwasser 52,3 t/h; Anschluss DN150; L 3700 mm; W 2330 mm; H 3170 mm; Gewicht 6530 kg
• KXC-1500: Nennvolumenstrom 160 Nm³/min; Kühlwasser 65 t/h; Anschluss DN200; L 3900 mm; W 2450 mm; H 3200 mm; Gewicht 7500 kg
• KXC-2000: Nennvolumenstrom 210 Nm³/min; Kühlwasser 90 t/h; Anschluss DN200; L 4680 mm; W 2750 mm; H 3510 mm; Gewicht 9230 kg
• KXC-2500: Nennvolumenstrom 260 Nm³/min; Kühlwasser 108 t/h; Anschluss DN250; L 5400 mm; W 3000 mm; H 3720 mm; Gewicht 12400 kg
• KXC-3000: Nennvolumenstrom 320 Nm³/min; Kühlwasser 132 t/h; Anschluss DN250; L 6900 mm; W 3300 mm; H 3940 mm; Gewicht 14300 kg
• KXC-3500: Nennvolumenstrom 360 Nm³/min; Kühlwasser 161 t/h; Anschluss DN300; L 7540 mm; W 3470 mm; H 3920 mm; Gewicht 15900 kg
• KXC-4000: Nennvolumenstrom 410 Nm³/min; Kühlwasser 200 t/h; Anschluss DN300; L 8210 mm; W 3580 mm; H 3850 mm; Gewicht 17200 kg
• KXC-5000: Nennvolumenstrom 510 Nm³/min; Kühlwasser 250 t/h; Anschluss DN350; L 9100 mm; W 3620 mm; H 3860 mm; Gewicht 19200 kg

Anwendungsbereiche

• Tiefentfeuchtende Druckluftsysteme in der Nähe von heißem Verdichterabgang.
• Industrieprozesse, die luft mit niedrigem Taupunkt benötigen und Kühlwasser bereitstellen können (Prozessanlagen, Schwerindustrie, Pneumatik für Lackier- und Messanwendungen).

Verwandte Produkte

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Technische Kerndaten

• Serie: KXC Series (regenerativer Adsorptionstrockner, Kompressionswärmenutzung)
• Veröffentlichte Modelle: 16
• Bemesseter Durchflussbereich: 23 bis 510 Nm³/min
• Kühlwasserverbrauch: 8,6 bis 250 t/h
• Anschlussgrößen: DN65 bis DN350
• Längenbereich: 2070 bis 9100 mm
• Breitenbereich: 1030 bis 3620 mm
• Höhenbereich: 2310 bis 3860 mm
• Gewichtsbereich: 1480 bis 19200 kg
• Regenerationsmethode: Nutzung der Verdichterabgaswärme gefolgt von Kühlung und Feuchtigkeitstrennung
