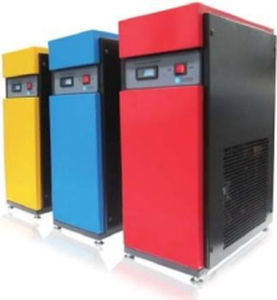

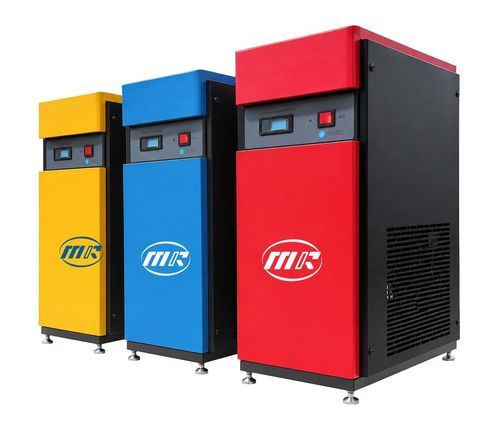

Kälte-Drucklufttrockner BD series

HochleistungHochtemperaturkompakt

Produktübersicht
Die Kältetrockner der Serie BD kühlen die Druckluft, sodass Wasserdampf kondensiert und entfernt werden kann. Die Serie umfasst zwei getrennte Unterserien — BDL und BDH — deren Modelle und Spezifikationen nicht mit den KD-Bereichen kombiniert werden.

Funktionsweise & Produktmerkmale

• BDL: maximale Eintrittstemperatur ≤55 °C.
• BDH: maximale Eintrittstemperatur ≤80 °C.
• Betriebsdruckbereich: 2–16 bar.
• Ausgelegt für die kontinuierliche Vorbehandlung von Druckluft innerhalb der angegebenen Bereiche.

Haupttechnische Daten

• Bemessener Volumenstrom: 0,7–11,5 m³/min.
• Betriebsdruck: 2–16 bar.
• Unterserien: BDL (Eintritt max ≤55 °C) und BDH (Eintritt max ≤80 °C).
• Standard-Netzanschluss: 220 V / 50 Hz.
• Anschlussgrößen: G1/2 bis G2 je nach Modell.
• Leistungsaufnahme: 0,45–2,30 kW je nach Modell.

Modelle & Spezifikationen — BDL Unterserie

• BDL-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Modelle & Spezifikationen — BDH Unterserie

• BDH-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Anwendungen
Für die Vorbehandlung von Druckluft innerhalb der angegebenen Bereiche von Volumenstrom, Druck und Eintrittstemperatur; geeignet für industrielle Druckluftsysteme, die Taupunktregelung und Kondensatableitung vor nachgelagerten Anlagen erfordern.

Technische Merkmale / Spezifikationen

• Bemessener Volumenstrom: 0,7–11,5 m³/min.
• Betriebsdruckbereich: 2–16 bar.
• Unterserien: BDL (Eintritt max ≤55 °C) und BDH (Eintritt max ≤80 °C).
• Standard-Netzanschluss: 220 V / 50 Hz.
• Anschlussgrößen: G1/2–G2 je nach Modell.
• Leistungsaufnahme: 0,45–2,30 kW (je nach Modell).
