Festinstallierte Rohrtrenn- und Anfasmaschine TD series

motorisiertHochgeschwindigkeit

Übersicht

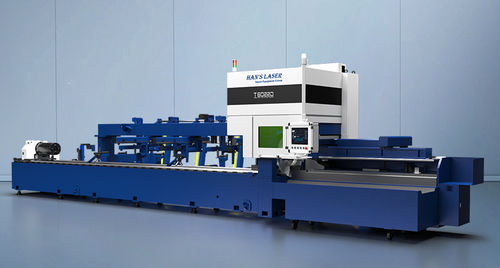

Die TD Series von Han's Laser Smart Equipment Group (Han's Laser) ist eine leistungsstarke CNC-Laserschneidmaschine für Rohre, entwickelt nach internationalen Industriestandards. Ausgestattet mit IPG/Han's Laserquellen und hochpräzisen Übertragungskomponenten (Zahnstange und Ritzel, Linearführungen) verarbeitet sie Kohlenstoffstahl-, Edelstahl- und Aluminiumlegierungsrohre (rund, quadratisch, oval) mit hoher Geschwindigkeit, Genauigkeit und wirtschaftlicher Effizienz für die Rohrbearbeitung.

Hauptmerkmale

• Modulares Design, flexible Kombination: modulare Lade- und Entladestrukturen ermöglichen konfigurierbare Layouts zur Anpassung an Produktionsanforderungen.
• Horizontale geschweißte Bettkonstruktion: horizontale Struktur mit präziser Zahnstange und Linearführung für stabile Übertragung; das Bett ist eine spannungsarme Schweißkonstruktion, geglüht, grob bearbeitet, schwingungsgealtert und fertig bearbeitet, um Steifigkeit, Präzision und Langzeitstabilität zu gewährleisten.
• Han's Schneidkopf: kapazitiver Sensor für hochpräzise Erkennung und stabile Reaktionsfähigkeit.
• Antriebssystem: X/Y/Z-Linearbewegungen plus A/B-Rotationsachsen, angetrieben von hochdrehmomentigen Servomotoren für schnelle und präzise Bewegungssteuerung.
• Vierbacken selbstzentrierende Pneumatische Spannvorrichtung: vierbackige Rollen-Pneumatikspannvorrichtung mit integriertem Selbstzentrierungsmechanismus; geschweißte Plattenkonstruktion mit Spannungsarmung und präziser Endbearbeitung für hohe Steifigkeit und hervorragende dynamische Leistung.
• Interne Negativdruck-Entstaubung: Negativdruckabsaugung im Rohr für sauberen, umweltfreundlichen Betrieb.
• Professionelle Nesting-Software:
  • Enthält Schneidmodule für Schnittkreuzungen, Nuten, Bohrungen, Muster und Mehrwinkel-Schnitte (WYSIWYG).
  • Erstellt CAM-Dateien und CNC-Schneidprogramme für runde und quadratische Rohrbearbeitung.
  • Unterstützt verschiedene mehrachsige CNC-Laserschneidmaschinen.
  • Software-Support: Windows 98/2000/NT/Vista OS mit chinesischer und englischer Benutzeroberfläche (Unterstützung für ältere Betriebssysteme angegeben).

Optionale Module

• Halbautomatische Zuführung: vorn montiertes Modul zum Chargieren von Rohren auf Regale in Batches, reduziert die Vorbereitungszeit des Rohmaterials.
• Vollautomatische Zuführung: hinten montiertes Modul mit Rohmaterial-Stapelgestell für automatische Rohrzufuhr, verbessert Ladegeschwindigkeit und Produktionseffizienz.

Schneidkapazität (Zusammenfassung)
Modelle: T6016D / T6022D / T10025D / T6033D / T12033D / T12035D

Technische Daten - Beispiel (nur Referenz)
Modell | Laserquellenleistung | Max. Bearbeitungsbereich | Schneidgeschwindigkeit | Max. Einzelrohrgewicht | Entlade-Rohrlänge (kundenspezifisch) | Positioniergeschwindigkeit
T6016D / T6022D / T10025D / T6033D / T12033D / T12035D | 2000W / 3000W / 4000W / 6000W (optional) | φ15-220 mm / φ15-150 mm / φ15-254 mm / φ15-200 mm / φ11-330 mm / φ10-230 mm | 100 rpm | 100 kg / 150 kg / 200 kg | 0-2000 mm | 100 m/min

Technische Spezifikationen

• Brand: Han's Laser Smart Equipment Group (Han's Laser)
• Serie / Modellname: TD Series
• Laserquellen-Optionen: IPG / Han's laser; verfügbare Leistungen: 2000W, 3000W, 4000W, 6000W (optional)
• Unterstützte Rohrdurchmesser (modellabhängig): φ10–φ330 mm (modellabhängige Bereiche oben aufgeführt)
• Drehgeschwindigkeit beim Schneiden: bis zu 100 rpm
• Max. Einzelrohrgewicht: bis zu 200 kg (modellabhängig)
• Entlade-Rohrlänge: kundenspezifisch bis 0–2000 mm
• Positioniergeschwindigkeit: bis zu 100 m/min
• Achsen & Bewegung: X/Y/Z Linearachsen plus A/B Rotationsachsen mit hochdrehmomentigen Servomotoren
• Spannvorrichtung: vierbackiger selbstzentrierender Pneumatikspannfutter
• Staubkontrolle: interne Negativdruck-Entstaubung im Rohr
• Struktur: horizontales geschweißtes Bett mit Spannungsrelief und Vibrationsalterung für Langzeitstabilität
• Software: professionelle Nesting/CAM-Generierung für runde und quadratische Rohre; Unterstützung für mehrachsige CNC; ältere Windows-Interfaces verfügbar
