Rohrschneidemaschine PD series

Laserfür Aluminiumfür Edelstahl

Die Laserschneidmaschinen für Rohre der PD-Serie sind modulare Systeme, ausgelegt für Rohrlängen im kleinen und mittleren Bereich (6–12 Meter) und ein breites Durchmesserfeld. Sie bieten flexible Konfigurationen und Automatisierungsoptionen für eine effiziente Rohrbearbeitung.

Übersicht
Modulares Design mit konfigurierbaren Rollenstützen und Entladestützen, um grundlegende Genauigkeitsanforderungen zu erfüllen. Das System unterstützt zwei Spannfutter für gängige Werkstückgrößen und eine gerade Schneidlanze für Standardgeradschnitte.

Wesentliche Merkmale

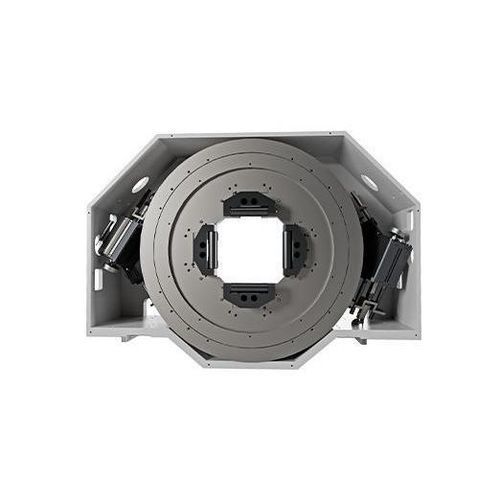

• Vollständig geschlossene, staubdichte Greifkralle: Pneumatischer Vierklauen-Roller mit selbstzentrierender Greif- und Klemmverbindung; Vorschub- und feste Futteraufnahmen in Platten-Schweißkonstruktion mit Hochtemperaturglühen, Schruppbearbeitung, Schwingungs-Alterung und hochpräziser Bearbeitung für gute Steifigkeit und dynamisches Verhalten.
• Mechanisches Antriebsfutter: Fehlersicheres Design mit interner Ölkreislaufzirkulation für lange Lebensdauer und reversiblen Betrieb; verkabeltes Überwachungsgerät für die Sicherheit der Kraftübertragung für zuverlässigen, risikoarmen Betrieb; zuverlässige Genauigkeitseinstellung für langzeitstabile Operation.
• Spannsystem: Hohe Sicherheit bei Gasabschaltung mit Druckerhaltung; mechanische Antriebsstruktur für stabile 24‑Stunden-Produktion; Kurzhubgreifer mit hoher Wiederholgenauigkeit; digitale Überwachung zur Echtzeit-Erkennung des eingespannten Rohrdurchmessers.
• Hinteres Futter: Absaugstruktur mit guter innerer Abdichtung; vorne und hinten angebrachte Gebläse entfernen Heißgas und Schneidstaub, reduzieren thermische Verformung und verbessern das Arbeitsumfeld; das Futter enthält eine Erkennungsstruktur für eingespannten Rohrdurchmesser und zugehörige Sensoren.
• Schwimmende Stütze: X‑Achse Zahnrad-Ritzel‑Antrieb mit Linearführung; servounterstützte Stütze fährt mit und verhindert Rohrdurchbiegung, verbessert die Bearbeitungsgenauigkeit.
• Verstellbares Bedienpult: Bedienpult in Echtzeit höhenverstellbar zur Anpassung an die Bedienerhöhe mit Multi‑Winkel‑Drehung für bequeme Beobachtung und Bedienung.
• Optionale Zuführlösungen: Halbautomatische Zuführung — manuelles Auflegen auf das Gestell und automatische Zuführung zur Spannplatte; Vollautomatische Zuführung — automatische Beladung aus dem Trichter, automatische Zuführung mit Längenerkennung und Abtransport fertiger Teile zum Ablagegestell.

Technische Daten

• Modelle (Beispiele): P6010D / P6018D / P8018D / P10018D
• Laserquellenleistung (konfigurierbar): 1000 W / 2000 W / 3000 W / 4000 W
• Max. Bearbeitungsbereich (Durchmesser): Φ 20–180 mm (optional: Φ 20–110 mm)
• Max. Geschwindigkeit (A-, B‑Achse): 120 U/min (optional: 150 U/min)
• Schnellverfahrgeschwindigkeit X/Y Achse: 120 m/min
• Max. Tragfähigkeit: 260 kg
• Max. Materiallänge: 12.200 mm
• Typisch unterstützte Rohrlänge: 6–12 Meter; typisch dargestellter Rohrgrößenbereich: 10–260 mm
