Rohrtrenn- und Anfasmaschine / Hochgeschwindigkeit PLT series

festinstalliert

Übersicht

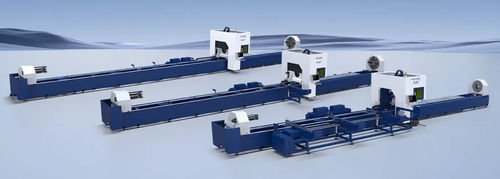

Die PLT-Serie ist eine Faserlaser-Rohrschneidemaschine, ausgelegt für das Schneiden von Baustahl, Edelstahl, Kupfer und Aluminiumlegierungen (runde, quadratische, ovale und Sonderprofile), Profilen und anderen Metallquerschnitten. Sie bietet hohe Geschwindigkeit, Präzision und Effizienz für industrielle Rohrbearbeitungsanwendungen.

Hauptmerkmale

• Horizontale Bettstruktur: Horizontale Anordnung mit hochpräzisen Linearführungen für reibungslose Übertragung und hohe Tragfähigkeit.
• Präzisionsspannfutter: Präzisions-Übertragungssystem zum Schutz vor Verunreinigungen und zur Erhaltung der Übertragungsgenauigkeit. Dreifachspannfutter mit Volllaufwerk bei 2. und 3. Spannfutter, wodurch Getriebewechsel zwischen Rohrgrößen entfallen.
• Schwimmende Unterstützung: Stützeneinheiten passen sich dem Rotationsradius des Rohres an. Unabhängige Servosteuerung sorgt für schnelle Reaktion und hohe Tragfähigkeit, gewährleistet stabile Positionierung und verbesserte Bearbeitungsgenauigkeit.
• Schwimmendes Unterstützungssystem (Entladung): Feste Entladung mit Puffer und Kipp-Schiebefunktion, kombiniert mit visiongeführter Erkennung für präzise Identifikation und schnelles Sortieren. 6-m-Schwebesystem mit hoher Tragfähigkeit handhabt Rohre über 300 kg.
• Null Verschnitt: Der Schneidkopf kann das Mittenspannfutter überqueren und in entgegengesetzter Richtung schneiden, um echten Nullverschnitt zu erreichen und die Materialausnutzung zu maximieren.

Optionale Konfigurationen

• Fasen-Schnitt: Nut-Schneidkopf mit eigenem geistigen Eigentum, entwickelt für Nutfräsung und nahtloses Zusammenfügen — geeignet für Schweißanforderungen an Stahlkonstruktionen und große Rohrleitungen.
• Halbautomatisch: Das Ladeaggregat nimmt Rohrreihen auf und führt automatisch Laden, Vorschub und Einzelrohrpositionierung zum Spannfutter aus.
• Vollautomatisch: Silo-Ablage für Rohrbündel mit automatischem Laden, Vorschub und Einzelrohrpositionierung zum Spannfutter.

Schnittmuster
Repräsentative Schnittmuster zeigen präzise Kantenqualität, Fähigkeit zu komplexen Geometrien und Konsistenz über verschiedene Rohrmaterialien und -querschnitte.

Technische Spezifikationen

• Modell: PL2T-06
  Rundrohrdurchmesser: φ20-240 mm
  Seitenlänge Quadratrohr: □20-240 mm
  Positioniergenauigkeit (X/Y): ±0,05 mm/1000 mm
  Wiederholgenauigkeit (X/Y): ±0,05 mm
  Max. Positioniergeschwindigkeit (X/Y): 100 m/min
  Max. Positioniergeschwindigkeit (A/B/C): 100 U/min
  Max. Ladehöhe: 6200 mm
  Entladelänge: 0-6000 mm
  Max. Rohrgewicht: 300 kg
• Modell: PL2T-09
  Rundrohrdurchmesser: φ20-240 mm
  Seitenlänge Quadratrohr: □20-240 mm
  Positioniergenauigkeit (X/Y): ±0,05 mm/1000 mm
  Wiederholgenauigkeit (X/Y): ±0,05 mm
  Max. Positioniergeschwindigkeit (X/Y): 100 m/min
  Max. Positioniergeschwindigkeit (A/B/C): 100 U/min
  Max. Ladehöhe: 9200 mm
  Entladelänge: 0-9000 mm
  Max. Rohrgewicht: 300 kg
• Modell: PL3T-06
  Rundrohrdurchmesser: φ20-360 mm
  Seitenlänge Quadratrohr: □20-350 mm
  Positioniergenauigkeit (X/Y): ±0,05 mm/1000 mm
  Wiederholgenauigkeit (X/Y): ±0,05 mm
  Max. Positioniergeschwindigkeit (X/Y): 80 m/min
  Max. Positioniergeschwindigkeit (A/B/C): 80 U/min
  Max. Ladehöhe: 6200 mm
  Entladelänge: 0-6000 mm
  Max. Rohrgewicht: 500 kg
• Modell: PL3T-09
  Rundrohrdurchmesser: φ20-360 mm
  Seitenlänge Quadratrohr: □20-350 mm
  Positioniergenauigkeit (X/Y): ±0,05 mm/1000 mm
  Wiederholgenauigkeit (X/Y): ±0,05 mm
  Max. Positioniergeschwindigkeit (X/Y): 80 m/min
  Max. Positioniergeschwindigkeit (A/B/C): 80 U/min
  Max. Ladehöhe: 9200 mm
  Entladelänge: 0-9000 mm
  Max. Rohrgewicht: 600 kg
• Modell: PL3T-12
  Rundrohrdurchmesser: φ20-360 mm
  Seitenlänge Quadratrohr: □20-350 mm
  Positioniergenauigkeit (X/Y): ±0,05 mm/1000 mm
  Wiederholgenauigkeit (X/Y): ±0,05 mm
  Max. Positioniergeschwindigkeit (X/Y): 80 m/min
  Max. Positioniergeschwindigkeit (A/B/C): 80 U/min
  Max. Ladehöhe: 12200 mm
  Entladelänge: 0-12000 mm
  Max. Rohrgewicht: 850 kg
