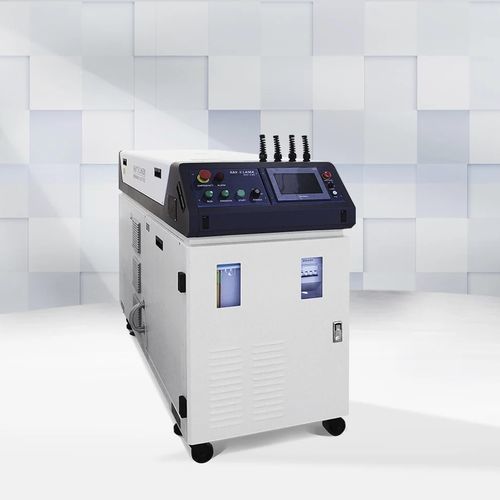

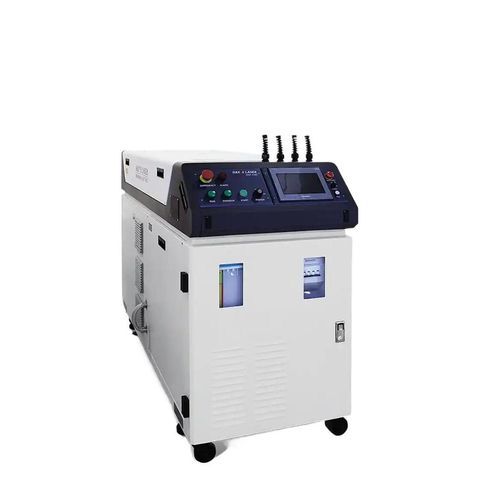

Schweißgerät für Punktschweißen PB25CELasereinphasigAC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technik
- Laser, für Punktschweißen
- Stromversorgung
- einphasig
- Ausgangsstrom
- AC
- Weitere Eigenschaften
- luftgekühlt
- Intensität
12 A
- Ausgangsfrequenz
0,1 kHz
Beschreibung
Funktionen der Maschine
Anwendungen
Technisches Datenblatt
Eigenschaften / technische Spezifikationen
- Hohes Tiefen-Breiten-Verhältnis mit schmaler Schweißnaht, kleiner Wärmeeinflusszone und geringer Verformung; hohe Schweißgeschwindigkeit.
- Glatte, optisch saubere Schweißnähte; Nachbearbeitung meist nicht oder nur gering erforderlich.
- Hohe Schweißqualität ohne Porosität; kann Verunreinigungen des Grundmetalls reduzieren/optimieren; Gefüge der Naht kann verfeinert werden, Festigkeit und Zähigkeit entsprechen mindestens dem Grundmetall.
- Präzise Steuerung mit kleinem Fokus für hochgenaue Positionierung und einfache Automatisierungsintegration.
- Fähigkeit zum Schweißen bestimmter ungleicher Materialkombinationen.
- Unterstützt Punktschweißen, Stumpfschweißen, Stapel-/Dichtschweißen und verwandte Verfahren.
Anwendungen
- Verbindung und Abdichtung von kleinen Metallteilen.
- Geeignet für Punktschweißen, Stumpfschweißen, Naht- und Dichtungsnähte an Kleingeräten wie Induktoren, Quarzoszillatoren, Magnetköpfen, Mikromotoren, optischen Kommunikationssteckern und ähnlichen Bauteilen.
- Einsatzgebiete: mobile Kommunikation, elektronische Bauteile, Brillen und Uhren, Schmuck, Präzisionsinstrumente, Medizinprodukte sowie Kunsthandwerk/Geschenke.
Technisches Datenblatt
- Modell: PB25CE
- Lasertyp: YAG
- Wellenlänge: 1064 nm
- Durchschnittsleistung: 25 W
- Spitzenleistung: 3 kW
- Maximale Energie: 25 J
- Pulsbreite: ≤ 50 ms
- Pulsfrequenz: ≤ 100 Hz
- Wellenformgruppen: 50
- Faserausgänge: 1 Pfad Standard, bis zu 4 Pfade
- Strahlteilungsmodus: Energieaufteilung oder Zeitaufteilung
- Faserkerndurchmesser: 0,2 mm
- Regelung im geschlossenen Regelkreis: Laserleistungsrückmeldung
- Visier/Positionierung: Rotlichtanzeige (CCD optional)
- Kühlung: eingebaute Luftkühlung
- Hauptleistungsaufnahme: 2,8 kW
- Stromversorgung: 220 V ±10% / 50 Hz / 12 A
- Gewicht Hauptgerät: 180 kg
- Abmessungen (L×B×H): 1100 × 440 × 850 mm
Eigenschaften / technische Spezifikationen
- Modell: PB25CE
- Laser: YAG, 1064 nm
- Durchschnittsleistung: 25 W; Spitzenleistung: 3 kW; Max. Energie: 25 J
- Pulsbreite/Frequenz: ≤ 50 ms / ≤ 100 Hz; Wellenformgruppen: 50
- Faserausgang: Standard 1 Pfad, bis zu 4 Pfade; Kerndurchmesser: 0,2 mm
- Strahlteilung: Energie- oder Zeitteilung; Regelung: Laserleistungsrückmeldung
- Visierung: Rotlichtanzeige (CCD optional); Kühlung: interne Luftkühlung
- Leistungsaufnahme: 2,8 kW; Stromversorgung: 220 V ±10% / 50 Hz / 12 A
- Gewicht: 180 kg; Abmessungen: 1100 × 440 × 850 mm
