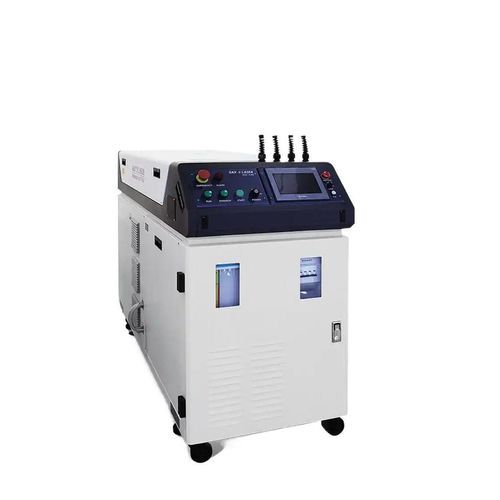

Schweißgerät für Punktschweißen PB80

LasereinphasigAC

Merkmale

• Hoher Tiefen-/Breitenanteil, schmale Schweißnahtbreite, geringe wärmebeeinflusste Zone, geringe Verformung und hohe Schweißgeschwindigkeit
• Glatte Schweißnähte, die nur geringe oder keine Nachbearbeitung erfordern
• Porenfreie Schweißnähte; Reduzierung/Optimierung von Verunreinigungen im Grundwerkstoff; verfeinerte Schweißstruktur; Schweißfestigkeit und Zähigkeit entsprechen dem oder übertreffen den Grundwerkstoff
• Präzise Steuerung mit kleinem Fokus, hochpräziser Positionierung und einfacher Automatisierungsintegration
• Fügt bestimmte ungleiche Materialkombinationen
• Unterstützt Punktschweißen, Stumpfschweißen, Überlapp-/Dichtnahtschweißen und andere Fügeformen
• Feiner Fokus und starke Eindringfähigkeit; flexible Installation und Fernsteuerung

Anwendungen
Der PB80 ist ausgelegt für Anwendungen mit niedriger Energieniveaus bei Punktschweißen, niedriger durchschnittlicher Leistung und Hochgeschwindigkeits-Punktschweißen. Zur Nutzung der Hochgeschwindigkeitsfunktionen wird die Kombination mit einer galvanometerbasierten Hochgeschwindigkeits-Scannschweißstation empfohlen. Typische Einsatzbereiche: Gehäuse und Abschirmungen für Mobiltelefone, Löten flexibler Leiterplatten in LCDs, Schweißen optischer und mikroelektronischer Bauteile sowie medizinischer Präzisionsteile.

Kurzbeschreibung
Die Laserquelle zündet eine gepulste Xenonlampe und erzeugt über die Laserstromversorgung Lichtimpulse, die das Nd3+:YAG-Laserkristall mittels einer Kondensatorkavität anregen. Nach der Resonanz in der Laserkavität wird gepulstes Laserlicht bei 1064 nm ausgesendet. Unter Steuerung durch PLC oder Industrie-PC wird der gepulste Strahl expandiert, reflektiert oder über Faser übertragen und auf das Werkstück fokussiert. Impulsfrequenz, Impulsbreite, Wellenform und Tischbewegung sind steuerbar und an den Prozess anpassbar.

Technisches Datenblatt
Modell: PB80
Lasertyp: YAG
Laserwellenlänge: 1064 nm
Mittlere Ausgangsleistung: 80 W
Spitzenleistung: 5 kW (9 kW optional)
Maximale Laserenergie: 50 J
Impulsbreite: ≤50 ms
Impulsfrequenz: ≤100 Hz
Anzahl der Wellenformen: 50 Gruppen
Anzahl Faser-Ausgänge: 1 Weg Standard, bis zu 6 Wege
Strahlteilungsmodus: Energieaufteilung oder Zeitaufteilung
Faserkern-Durchmesser: 0,4 mm
Regelung im geschlossenen Kreis: Laserleistungsrückführung
Ziel-/Positionierung: Rotes Lichtleitbild (CCD optional)
Kühlmodus: Eingebaute Luftkühlung
Leistungsaufnahme Hauptgerät: 5 kW
Stromversorgung: 220 V ±10% / 50 Hz / 25 A
Gewicht Hauptgerät: 350 kg
Abmessungen (L×B×H): 1210 × 550 × 1085 mm

Spezifikationen

• Modell: PB80
• Lasertyp: YAG
• Wellenlänge: 1064 nm
• Mittlere Leistung: 80 W
• Spitzenleistung: 5 kW (9 kW optional)
• Maximale Energie: 50 J
• Impulsbreite: ≤50 ms
• Impulsfrequenz: ≤100 Hz
• Anzahl Wellenformen: 50 Gruppen
• Faserausgänge: 1 Weg Standard, bis zu 6 Wege
• Teilungsmodus: Energie- oder Zeitteilung
• Faserkern-Durchmesser: 0,4 mm
• Regelung geschlossen: Laserleistungsrückführung
• Ziel: Rotes Licht (CCD optional)
• Kühlung: Eingebaute Luftkühlung
• Leistungsaufnahme Hauptgerät: 5 kW
• Stromversorgung: 220 V ±10% / 50 Hz / 25 A
• Gewicht: 350 kg
• Abmessungen (L×B×H): 1210 × 550 × 1085 mm
