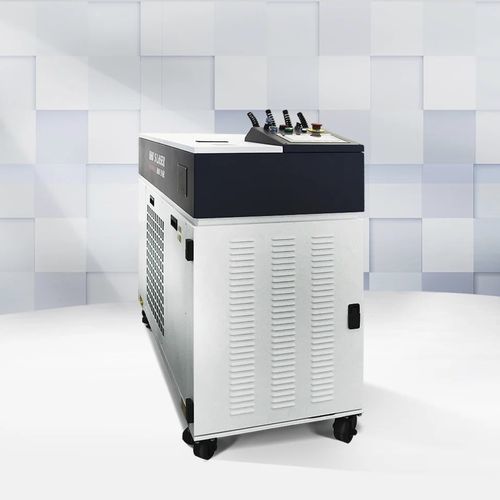

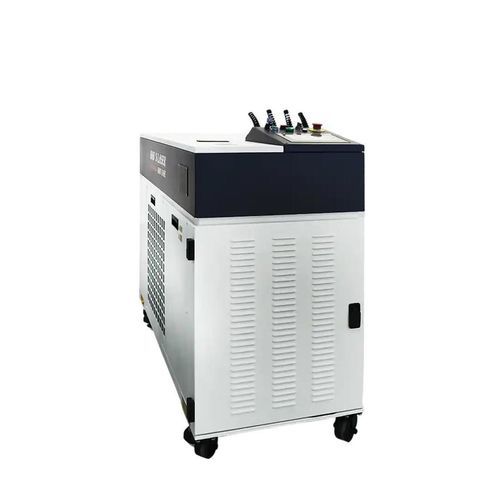

Laserschweißgerät PG3

einphasigACfür Kupfer

Zusammenfassung
Der PG3 ist ein Breitpulslaser YAG in Grün mit fasergekoppeltem Ausgang. Sein kleiner Strahldurchmesser und die hohe Strahlqualität sowie die kurze Brennweite ermöglichen gleichmäßige Eindringtiefe und glatte Schweißnähte auf stark reflektierenden Metallen (Kupfer, Gold, Silber) bei minimaler Spritzerbildung.

Eigenschaften

• Wellenlänge: 532 nm (grüner Laser).
• Spitzenimpulsleistung bis zu 1 kW.
• Kürzere Wellenlänge und verbesserte Strahlqualität im Vergleich zu 1064 nm Nah‑IR‑Lasern.
• Empfohlen für schwer zu schweißende, reflektierende Metalle (Gold, Silber, Kupfer) mit reduzierter Spritzerbildung.
• Sorgt für gleichmäßige Schweißtiefe und glatte Oberfläche bei hochreflektierenden Materialien.

Anwendungen

• Schweißen hochreflektierender Materialien: Kupfer, Aluminium, Gold, Silber
• Medizinische Geräte
• Mobiltelefonteile
• Elektronische Komponenten
• Schmuck

Technisches Datenblatt
Modell: PG3
Lasertyp: YAG
Laserwellenlänge: 532 nm
Durchschnittliche Laserleistung: 3 W
Max. Laser-Spitzenleistung: 1 kW
Max. Laserpulsenergie: 3 J
Impulsbreite: ≤5 ms
Pulsfrequenz: ≤10 Hz
Wellenformanzahl: 50 Gruppen
Faserausgangsanzahl: 1 Weg
Faserkerndurchmesser: 0,2 mm
Regelung im geschlossenen Regelkreis: Laserleistungsrückmeldung
Ziel-/Positionierungsmodus: Rotlichtanzeige (CCD und Monitor optional)
Kühlung: interne Luftkühlung
Leistungsaufnahme: 5 kW
Stromversorgung: 220 V ±10% / 50 Hz / 25 A
Gewicht: 350 kg
Abmessungen: 1280 x 550 x 1165 mm

Spezifikationen

• Modell: PG3
• Typ: YAG
• Wellenlänge: 532 nm
• Durchschnittliche Ausgangsleistung: 3 W
• Max. Spitzenleistung: 1 kW
• Max. Pulsenergie: 3 J
• Impulsbreite: ≤5 ms
• Pulsfrequenz: ≤10 Hz
• Faserkerndurchmesser: 0,2 mm
• Kühlung: interne Luftkühlung
• Leistungsaufnahme: 5 kW
• Stromversorgung: 220 V ±10% / 50 Hz / 25 A
• Gewicht: 350 kg
• Abmessungen: 1280 x 550 x 1165 mm
