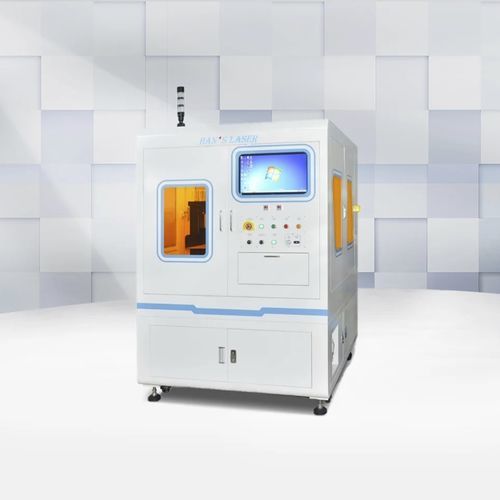

Faserlaser-Markiermaschine HDZ-FPC4530D

UV-Laserfür Kunststofffür die Mikroelektronik

Maschinenmerkmale

• Automatisches Be- und Entladen für gestapelte FPC, automatische Positionierung und Beschriftung, automatische Codeerkennung und Prüfung, automatischer Transfer von Folie oder Trennpapier
• Doppelstation-Verarbeitung für durchgehenden Produktionsfluss, schneller Stationswechsel und hohe Durchsatzleistung

Anwendungen
Geeignet für die Kennzeichnung von Rückverfolgbarkeitsinformationen wie Kupferfolie, FPC-Stahlblech, PI, CVL, Strichcode, QR-Code und Schriftzeichen auf flexiblen FPC-Leiterplatten in den Bereichen mobile Digitalprodukte, Wearables, Automobilelektronik und verwandten Fertigungsbereichen.

Technisches Datenblatt
Modell: HDZ-FPC4530D
Lasertyp: Grüner Laser, UV-Laser, Faserlaser
Laser-Markierbereich: 50 mm × 50 mm
Geeignete Substratgröße: 100 mm × 100 mm – 300 mm × 450 mm
Geeignete Substratdicke: 0,036 mm – 1,6 mm
Bearbeitungsseite: eine Seite
Endgültige Positioniergenauigkeit: ±0,1 mm (CCD-Lokalisierung)
Unterstützte Dateiformate: DXF, PLT
Kühlart: Luftkühlung / Wasserkühlung
Systemintegration: Kompatibel mit MES/IMS/PMS/ERP-Systemen
Gesamtmaße: 1300 mm × 1600 mm × 2200 mm

Eigenschaften / technische Spezifikationen

• Modell: HDZ-FPC4530D
• Lasertyp: Grüner Laser, UV-Laser, Faserlaser
• Laser-Markierbereich: 50 mm × 50 mm
• Geeignete Substratgröße: 100 mm × 100 mm – 300 mm × 450 mm
• Geeignete Substratdicke: 0,036 mm – 1,6 mm
• Bearbeitungsseite: eine Seite
• Endgültige Positioniergenauigkeit: ±0,1 mm (CCD-Lokalisierung)
• Unterstützte Dateiformate: DXF, PLT
• Kühlart: Luftkühlung / Wasserkühlung
• Systemintegration: Kompatibel mit MES/IMS/PMS/ERP-Systemen
• Gesamtmaße: 1300 mm × 1600 mm × 2200 mm
