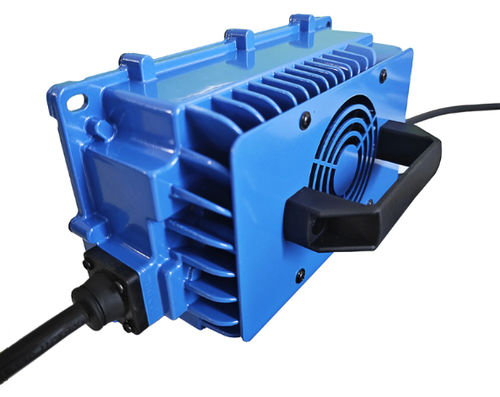

Batterieladegerät für Seewasseranwendungen VT-QA1250A

für Elektrofahrzeugfür Gabelstaplerfür FTS

Übersicht
Die QA-Serie mit geschlossener Struktur unterstützt geflutete Blei-Säure-, verschlossene Blei-Säure-, LiFePO4- sowie Ni-MH/Ni-Cd-Batterien. Entwickelt für Zyklus- oder Erhaltungsladung von Batteriepacks in Elektro-Golfwagen, Sightseeing-Fahrzeugen, Streifenwagen, Gabelstaplern, Bodenreinigern, AGVs und maritimen Anwendungen.

Kurzspezifikationen

• Eingangsspannung: 100–240VAC
• Anwendbare Batteriespannungen: DC24V / 36V / 48V / 60V / 72V
• Ladestromoptionen: 12A, 15A, 25A, 30A (modellabhängig); erweiterter Bereich in QA-Serie bis 50A
• Anwendbare Kapazitätsbereiche: ~40AH bis ~400AH je nach Modell
• Beispielmaße (VT-QA1250A): 231.9×136.5×76mm
• Beispielgewicht (VT-QA1250A): 2.8kg
• Gehäusematerial: Aluminium
• Schutzart: IP65 / IP67 / IP68 (viele Modelle IP67)
• Garantie: 2 Jahre

Schutzfunktionen

• Übertemperatur-/Ausfallschutz: Das Ladegerät reduziert Leistung oder stoppt, wenn Innen- oder Umgebungstemperatur Grenzwerte überschreitet; über 65°C stoppt die Ladung und das Gerät kehrt nach Abkühlung in den Standby-Zustand zurück
• Verpolungsschutz: Interne Schaltung deaktiviert Ausgang bei Verpolung
• Leerlaufschutz: Kein Ausgang, wenn keine Batterie angeschlossen ist
• Kurzschlussschutz: Ladegerät schaltet bei Kurzschluss ab; Neustart erst nach Fehlerbehebung und Neustrom
• Automatische Abschaltung bei vollem Ladezustand gemäß Ladealgorithmus

Technische Parameter (Auszug)
Modell: VT-QA1250A
Gehäuse: Aluminium
AC-Eingang: 185–270VAC, 45–65Hz
Max. Wirkungsgrad: ≥93.0%
Wasserdicht: IP67 (modelabhängig: IP65/IP67/IP68)
Max. Eingangsstrom: 7.5A @ 220VAC
Geräusch: ≤45dB
Betriebstemperatur: -30°C ~ 65°C
Abmessungen (Beispiel): 231.9×136.5×76mm
Gewicht (Beispiel): 2.8kg
Verfügbare Farbe: Rot (andere Farben anpassbar)
Lagerungstemperatur: -40°C ~ 95°C
Zertifizierungen: CE, FCC, ETL
Schutzfunktionen: Übertemperatur, Verpolung, Leerlauf, Kurzschluss, automatische Abschaltung bei voller Ladung

Modellübersicht (Beispiele)
450W QA Series (Wasserdicht)
QA450A-12V15A — 12V, 15A — Anwendbarer Bereich: 90–120AH — Ausgangsspannung: 14.7V
QA450A-24V12A — 24V, 12A — Anwendbarer Bereich: 90–120AH — Ausgangsspannung: 29.4V
QA450A-24V15A — 24V, 15A — Anwendbarer Bereich: 90–120AH — Ausgangsspannung: 29.4V
QA450A-36V10A — 36V, 10A — Anwendbarer Bereich: 60–80AH — Ausgangsspannung: 44.1V
QA450A-48V06A — 48V, 6A — Anwendbarer Bereich: 48–64AH — Ausgangsspannung: 58.8V

600W QA Series (Wasserdicht)
QA600A-12V30A — 12V, 20–30A — Anwendbarer Bereich: 180–240AH — Ausgangsspannung: 14.7V
QA600A-24V15A — 24V, 15–20A — Anwendbarer Bereich: 120–160AH — Ausgangsspannung: 29.4V
QA600A-36V15A — 36V, 12A — Anwendbarer Bereich: 90–120AH — Ausgangsspannung: 44.1V
QA600A-48V10A — 48V, 10A — Anwendbarer Bereich: 60–80AH — Ausgangsspannung: 58.8V
QA600A-60V08A — 60V, 8A — Anwendbarer Bereich: 40–60AH — Ausgangsspannung: 73.5V

750W QA Series (Wasserdicht)
QA750A-24V25A — 24V, 25A — Anwendbarer Bereich: 150–200AH — Ausgangsspannung: 29.4V
QA750A-36V18A — 36V, 18A — Anwendbarer Bereich: 120–160AH — Ausgangsspannung: 44.1V
QA750A-48V15A — 48V, 15A — Anwendbarer Bereich: 80–120AH — Ausgangsspannung: 58.8V

1250A QA Series (Wasserdicht)
QA1250A-24V30A — 24V, 30A — Anwendbarer Bereich: 180–240AH — Abmessungen: 231.9×136.5×76mm — Gewicht: 2.8kg — Ausgangsspannung: 29.4V
QA1250A-36V25A — 36V, 25A — Anwendbarer Bereich: 150–200AH — Ausgangsspannung: 44.1V
QA1250A-48V25A — 48V, 25A — Anwendbarer Bereich: 120–150AH — Ausgangsspannung: 58.8V
QA1250A-60V15A — 60V, 15A — Anwendbarer Bereich: 80–120AH — Ausgangsspannung: 73.5V
QA1250A-72V12A — 72V, 12A — Anwendbarer Bereich: 60–80AH — Ausgangsspannung: 84.0V

2000W QA Series (Wasserdicht)
QA2000A-24V40A — 24V, 40A — Anwendbarer Bereich: 240–350AH — Ausgangsspannung: 29.4V — Optional: CAN-Kommunikation, 12V/3A Ausgang
QA2000A-24V50A — 24V, 50A — Anwendbarer Bereich: 300–400AH — Ausgangsspannung: 29.4V
QA2000A-36V40A — 36V, 40A — Anwendbarer Bereich: 180–260AH — Ausgangsspannung: 44.1V
QA2000A-48V30A — 48V, 35A — Anwendbarer Bereich: 180–260AH — Ausgangsspannung: 58.8V
QA2000A-60V25A — 60V, 30A — Anwendbarer Bereich: 150–240AH — Ausgangsspannung: 73.5V
QA2000A-72V25A — 72V, 25A — Anwendbarer Bereich: 150–200AH — Ausgangsspannung: 88.2V

3000W QA Series (Wasserdicht)
QA3000A-48V50A — 48V, 50A — Anwendbarer Bereich: 300–400AH — Abmessungen: 315×199×126mm — Gewicht: 7kg — Ausgangsspannung: 58.8V — Optional: CAN-Kommunikation, 12V/3A Ausgang
QA3000A-60V35A — 60V, 40A — Anwendbarer Bereich: 180–260AH — Ausgangsspannung: 73.5V
QA3000A-72V30A — 72V, 35A — Anwendbarer Bereich: 150–240AH — Ausgangsspannung: 88.2V

Wesentliche Merkmale / technische Daten

• Großer AC-Eingangsbereich: 100–240VAC (betriebsbereit 185–270VAC; 45–65Hz)
• Hohe Effizienz: ≥93.0%
• Wasserdichte Optionen: IP65/IP67/IP68
• Niedriger Geräuschpegel: ≤45dB
• Großer Betriebstemperaturbereich: -30°C bis 65°C; Lagerung: -40°C bis 95°C
• Mehrere Schutzfunktionen und 2 Jahre Garantie
