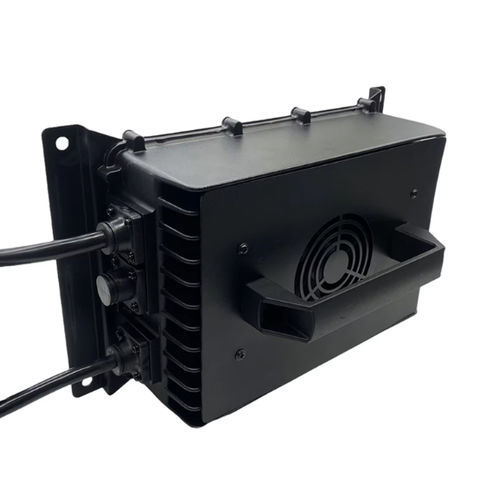

Batterieladegerät für Schifffahrtsanwendungen VT-QA1200B

für Elektrofahrzeugfür Gabelstaplerfür FTS

Produktübersicht

• Eingangsspannung: 100-240VAC
• Anwendbare Batteriespannung: DC24V / 36V / 48V / 60V / 72V
• Ladestrom: 17A / 18A / 25A
• Anwendbarer Batteriebereich: 180-240AH / 150-200AH / 120-150AH / 80-120AH / 60-80AH
• Abmessungen & Gewicht: 264.9*184.5*88mm / 3.8kg
• Schutzart: IP65 / IP67 / IP68
• Garantie: 2 Jahre

Anwendung
Diese Ladegeräteserie ist mit einer geschlossenen Bauweise konzipiert. Geeignet für überflutete Blei-Säure-Batterien, wartungsfreie Blei-Säure-Batterien, Lithium-Batterien, Ni-MH, Nickel-Cadmium usw. Sie werden zur Zyklusladung oder Erhaltungsladung von Batteriepaketen in elektrischen Autoscootern, Sightseeing-Fahrzeugen, Patrouillenfahrzeugen, Gabelstaplern, Scheuersaugmaschinen, AGV, Schiffen und ähnlichen Geräten eingesetzt.

Schutzfunktionen

• Überhitzungsschutz: Überschreitet die Temperatur des Ladegeräts das Limit, wird die Ladeleistung reduziert. Bei Umgebungstemperaturen über 65°C stoppt das Ladegerät die Ladung und wechselt in den Standby-Modus, bis die Temperatur sinkt.
• Schutz bei Verpolung der Batterie: Die interne Schaltung schaltet ab, wenn die Batterien verpolt angeschlossen sind, um Schäden am Ladegerät zu vermeiden.
• Leerlaufschutz: Keine Ausgabe, wenn keine Batterie angeschlossen ist.
• Kurzschlussschutz: Die interne Schaltung schaltet bei Kurzschluss am Ausgang ab; das Ladegerät startet erst nach Fehlerbehebung und Neustart neu.
• Automatische Abschaltung bei vollem Ladevorgang: Das Laden stoppt automatisch, wenn das Ladegerät erkennt, dass die Batterie voll ist.

Technische Daten
Model: VT-QA1200B
Gehäuse: Aluminium
AC-Eingang: 100-240VAC; 45-65Hz
Abmessungen: 264.9*184.5*88mm
Max. Wirkungsgrad: ≥93.0%
Wasserdicht: IP67 (im Überblick auch IP65/IP68 angegeben)
Max. Eingangsstrom: 7.5A @ 220VAC
Gewicht: 3.8kg
Geräusch: ≤45dB
Betriebstemperatur: -30℃ ~ 65℃
Lagertemperatur: -40℃ ~ 95℃
Verfügbare Farbe: Schwarz / Gelb / andere Farbe kann kundenspezifisch sein
Zertifizierung: CE, FCC, ETL
Schutz: Überhitzungsschutz; Schutz bei Verpolung der Batterie; Leerlaufschutz; Kurzschlussschutz; Automatische Abschaltung bei voller Ladung

Modelltabelle (ausgewählte QA1200B-Varianten)
Modell | Nennspannung Batteriepack | Max. Ausgangsspannung | Max. Ausgangsstrom | CV Blei-Säure | CV Li-ion | CV LiFeP04 | Übergangs-/Abschaltstrom
QA1200B-24V25A | 24V | 34V | 25A | 29.4V | 29.4V | 29.2V | 2.5A
QA1200B-36V25A | 36V | 48V | 25A | 44.1V | 42.0V | 43.8V | 2.0A
QA1200B-48V20A | 48V | 68V | 25A | 58.8V | 54.6V | 58.4V | 2.0A
QA1200B-60V18A | 60V | 85V | 20A | 73.5V | 67.2V | 73.0V | 1.5A
QA1200B-72V15A | 72V | 102V | 17A | 88.2V | 84.0V | 87.6V | 1.5A

Hinweise
Die QA-Serie ist in mehreren Leistungsstufen und Modellvarianten erhältlich (Beispiele: 450W, 600W, 750W, 1250W, 2000W, 3000W) mit verschiedenen Ein-/Ausgangs- und Stromkonfigurationen für unterschiedliche Batterievoltage und -kapazitäten.
