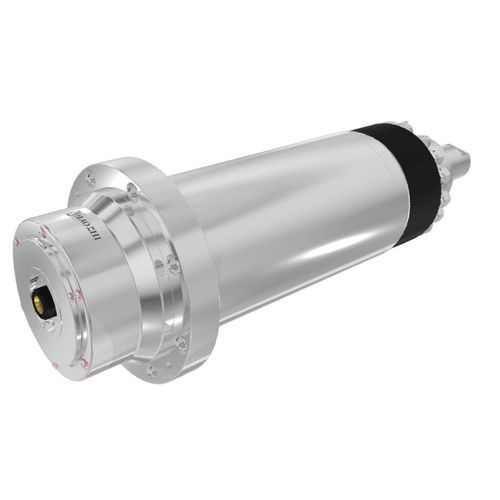

Frässpindel DGZYX-15020

motorisiertHSK A-63

Beschreibung
Die DGZYX-15020 setzt auf Schnittdrehmoment statt auf maximale Spindeldrehzahl. Ihre Dauerleistung S1 von 22 kW, das Nenndrehmoment von 42 Nm und die Werkzeugaufnahme HSK-A63 oder BB140 ermöglichen den Einsatz größerer Fräser, tiefere Schnitte und Bearbeitung mit Kühlmittel durch die Spindel.

Übersicht
Durchmesser: Φ150 mm
Maximale Drehzahl: 20.000 U/min (Fett)
Drehmoment (S1): 42 Nm
Drehmoment (S6-40%): 63 Nm
Leistung (S1): 22 kW
Leistung (S6-40%): 33 kW

Technische Daten
Spindelmodell: DGZYX-15020/22
Durchmesser: Φ150 mm
Länge: 590,5 mm
Werkzeugschnittstelle: HSK-A63 / BB140
Max. Drehzahl: 20.000 U/min (Fett)
Motortechnik: Synchronmotor
Leistung S1-100%: 22 kW
Leistung S6-40% (2 min): 33 kW
Drehmoment S1-100%: 42 Nm
Drehmoment S6-40% (2 min): 63 Nm
Spindelkühlung: Wasser
Kühlmittel durch Welle: Wasser / Ölnebel
Encoder: Sin/cos, 1 Vpp
Thermistor in Spule: KTY84-130
Thermistor für Lager: Nicht unterstützt
Schwingungssensor: Nicht unterstützt
Spindelwachstums-Kompensationssystem: Nicht unterstützt
Drehen: Nicht unterstützt
Gewicht: 55 kg

Abmessungen
Technische Zeichnung für Gesamtabmessungen und Montageinformationen verfügbar (Länge oben angegeben).

Caractéristiques / spécifications techniques

• Modell: DGZYX-15020/22
• Durchmesser: Φ150 mm
• Länge: 590,5 mm
• Werkzeugschnittstelle: HSK-A63 / BB140
• Max. Drehzahl: 20.000 U/min (Fett)
• Motor: Synchronmotor
• Leistung S1: 22 kW
• Leistung S6: 33 kW (Kurzzeit)
• Drehmoment S1: 42 Nm
• Drehmoment S6: 63 Nm (Kurzzeit)
• Spindelkühlung: Wasser
• Kühlmittel durch Welle: Wasser / Ölnebel
• Encoder: Sin/cos, 1 Vpp
• Thermistor in Spule: KTY84-130
• Gewicht: 55 kg
