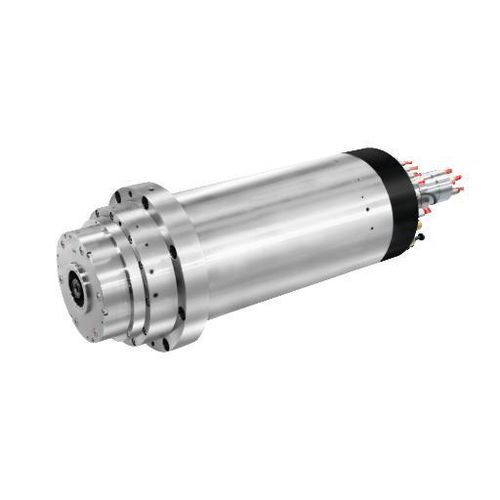

Bearbeitungsspindel DGZYX-19024/37B

Fräszur Kühlungmotorisiert

Produktbeschreibung
Die DGZYX-19024/37B integriert Wellenkernkühlung in eine größere Φ190 mm Hochgeschwindigkeitsspindel, um aktive Temperaturregelung zu ermöglichen. Entwickelt für langandauernde Hochgeschwindigkeitszyklen (24.000 U/min), begrenzt sie das thermische Wachstum der Spindel und erhält die Bearbeitungskonsistenz in industriellen Produktionsumgebungen.

Technische Übersicht
Durchmesser: Φ190 mm
Maximale Geschwindigkeit: 24.000 U/min
Drehmoment (S1): 72 N·m
Leistung (S1): 37 kW

Weitere technische Daten
Modell (Tabelle): DGZYX-15024/25
Nennleistung S1: 37 kW
Bemessungsdrehmoment S1: 72 N·m
Max. Geschwindigkeit: 24.000 U/min
Motorart: Synchron
Werkzeugschnittstelle: HSK-A63
Schmiermethode: Öl-Luft

Eigenschaften

• Wellenkernkühlung zur aktiven Temperaturregelung während lang andauernder Hochgeschwindigkeitsläufe
• Konstruktion zur Minimierung axialer und radialer thermischer Ausdehnung bei 24.000 U/min
• Großer Φ190 mm Durchmesser für erhöhte Steifigkeit und Stabilität
• Synchronmotor für konstanten Drehmomentverlauf
• HSK-A63 Schnittstelle für präzisen Werkzeughalt
• Öl-Luft-Schmierung geeignet für Hochgeschwindigkeitslager

Anwendung

• Hochgeschwindigkeitsfräsen und -endbearbeitung
• Form- und Werkzeugbearbeitung mit Anforderungen an thermische Stabilität
• Bearbeitung von Präzisionsbauteilen für Luftfahrt und Automobil
• Dauerbetrieb in Produktionslinien mit langen Einsatzzyklen
• Alle Hochzyklusprozesse, bei denen die Kontrolle der thermischen Ausdehnung entscheidend ist

Charakteristiken / technische Spezifikationen

• Modellname: DGZYX-19024/37B (Seitenreferenz)
• Tabellenmodell: DGZYX-15024/25
• Durchmesser: Φ190 mm
• Maximale Drehzahl: 24.000 U/min
• Nennleistung (S1): 37 kW
• Bemessungsdrehmoment (S1): 72 N·m
• Motorart: Synchron
• Werkzeugschnittstelle: HSK-A63
• Schmierung: Öl-Luft
• Kühlung: Wellenkernkühlung
