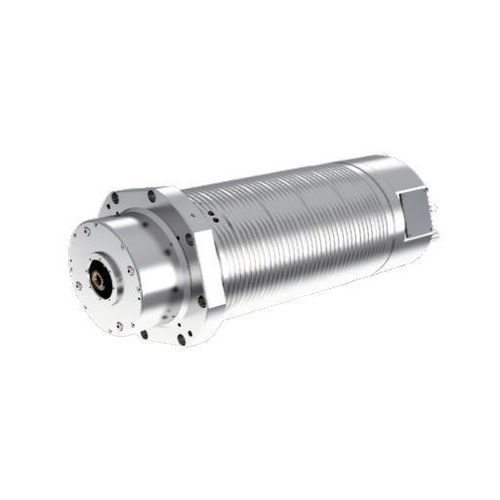

Spindel zur Endbearbeitung DGZYX-18018/45--HSK

FräsHigh-Powermotorisiert

Kurzbeschreibung
Die DGZYX-18018/45 ist eine HSK-A63-Spindel auf Φ180 mm-Gehäuse mit 45 kW Dauerleistung und bis zu 18.000 U/min. Sie ist ausgelegt, um die für stärkere Schnitte erforderliche Drehmomentreserve bereitzustellen und gleichzeitig produktives Hochgeschwindigkeitsfräsen in industriellen Bearbeitungszentren zu ermöglichen.

Überblick
Durchmesser: Φ180 mm
Maximale Drehzahl: 18.000 U/min
Drehmoment (S1): 100 N·m
Drehmoment (S6-40%): 150 N·m
Leistung (S1): 45 kW
Leistung (S6-40%): 67,5 kW

Technische Daten
Modell: DGZYX-18018/45--HSK
Gehäusedurchmesser: Φ180 mm
Werkzeugschnittstelle: HSK-A63
Lagerschmierung: Fett
Motorsystem: Synchronmotor mit Einfachwicklung
Maximale Drehzahl: 18.000 U/min
Spannung: 380 V
Nennleistung (S1-100%): 45 kW
Nenndrehmoment (S1-100%): 100 N·m
Nennleistung (S6-40%): 67,5 kW
Nenndrehmoment (S6-40%): 150 N·m
Spindelkühlmittel: Wasser (empfohlen)
Werkzeugaußenkühlung (Ringspray): Wasser / Öl / Ölnebel / Luft
Werkzeuginnenkühlung (Zentralkühlung): Wasser / Öl / Ölnebel
Werkzeugwechsel: Hydraulisch
Motortemperatursensor: KTY84-130, PTC
Encoder: Sin/cos, 1VPP
Sensor zur Überwachung der Werkzeugklemmung: 24 V, PNP, normalerweise offen
Klemmkraftbereich: 14.000–24.000 N

Charakteristiken / Spezifikationen

• Modell: DGZYX-18018/45--HSK
• Gehäusedurchmesser: Φ180 mm
• Werkzeugschnittstelle: HSK-A63
• Maximale Drehzahl: 18.000 U/min
• Nennleistung (S1-100%): 45 kW
• Nenndrehmoment (S1-100%): 100 N·m
• Spitzenleistung (S6-40%): 67,5 kW
• Spitzendrehmoment (S6-40%): 150 N·m
• Motorsystem: Synchronmotor mit Einfachwicklung
• Spannung: 380 V
• Lagerschmierung: Fett
• Spindelkühlung: Wasser empfohlen
• Außen-/Innenkühlung Werkzeug: Wasser / Öl / Ölnebel / Luft
• Werkzeugwechsel: Hydraulisch
• Motortemperatursensoren: KTY84-130, PTC
• Encoder-Ausgang: Sin/cos, 1VPP
• Überwachung Werkzeugklemmung: 24 V, PNP, normalerweise offen
• Klemmkraftbereich: 14.000–24.000 N
