Laser-Querteilanlage Z1

für Blechfür SpulenBlatt von der Rolle

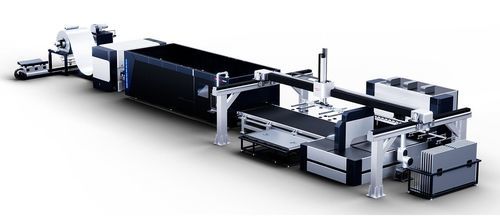

Diese spezialisierte Produktionslinie integriert Abwickeln, Zuführung, Laser-Abtrennung (Blanking), Richt- bzw. Nivellierprozess und Entladung und bietet eine One‑Stop‑Bearbeitung vom Coil bis zum fertigen Bauteil. Sie ist ausgelegt für flexible, hochpräzise Fertigung mit einem Industry‑4.0‑Kollaborationssteuerungssystem und adaptiver, materialabhängiger dynamischer Kompensation.

Technische Merkmale

• Nahtlose Integration von Nivellierung und Laserblanking für präzise End‑to‑End‑Fertigung.
• Hochpräzises Nivellieren und Laserschneiden über einen weiten Blechdickenbereich.
• Unterstützung verschiedener Materialien für flexible Fertigung in unterschiedlichen Branchen.
• Fünf skalierbare Serien (UL–XL) zur Anpassung an unterschiedliche Produktionsvolumina und Anwendungen.
• Keine Walzspur‑Prägung, erfüllt Anforderungen an hochpräzise Oberflächen.

Produktionslinien‑Serien und Anwendungsbereich

• UL Ultra‑Thin: Dicke 0,1–0,8 mm; Beispiele: Präzisions‑Elektronik, Photovoltaik‑Backsheets, Kleingeräte; Typische Materialien: kaltgewalzter Stahl, Edelstahl, Aluminium.
• TL Thin: Dicke 0,3–3,0 mm; Beispiele: Karosseriebleche, Gehäuse für Haushaltsgeräte, Küchen‑ und Badbeschläge; Typische Materialien: verzinkte Bleche, Baustahl, Aluminiumlegierungen.
• ML Medium–Heavy: Dicke 1,0–8,0 mm; Beispiele: Baumaschinen, Schaltschränke, Schienenfahrzeuge; Typische Materialien: warmgewalzter Stahl, Edelstahl.
• HL Heavy: Dicke 3,0–20,0 mm; Beispiele: Strukturbauteile, Schwermaschinen, Schiffbaubleche; Typische Materialien: hochmanganhaltiger Stahl, Aluminium‑Magnesium‑Legierungen.
• XL Extra‑Heavy: Dicke 6,0–25,0 mm; Beispiele: Stahlbauteile für Gebäude, Schwerfertigung, Energieanlagen; Typische Materialien: Stahlplatten, Titanlegierungen.

Vergleich der Kernparameter zwischen den Serien

• Dickenbereich: UL 0,1–0,8 mm; TL 0,3–3,0 mm; ML 1,0–8,0 mm; HL 3,0–20,0 mm; XL 6,0–25,0 mm.
• Breitenbereich: UL 200–1500 mm; TL / ML / HL / XL 600–2500 mm (serienabhängig).
• Positioniergenauigkeit: ±0,02 mm/m (alle Serien).
• Laserleistung: Orientierung nach Anwendung — Dünnblech/Neue Energien: 3–6 kW; Automotive/Mehrbranchenblech: 3–12 kW; Schwerbau/Schiffbau: 12–20 kW.
• Blanking‑Methode: Integriertes Laserblanking als Standardkonfiguration.

Branchen‑Auswahlhilfe

• Automobilfertigung: Empfohlen TL / ML / HL; übliche Materialien: hochfestes Stahlblech, Aluminiumlegierungen, Edelstahl; empfohlene Breite ≈ 1300–1600 mm; Laserleistung 3–12 kW.
• Haushaltsgeräte: Empfohlen UL / TL; Materialien: kaltgewalzte, verzinkte und beschichtete Bleche; Breite 1000–1300 mm; Laserleistung 3–6 kW.
• Schienenverkehr: Empfohlen ML / HL; Materialien: Edelstahl, Aluminium, warmgewalzter Stahl; Breite 1600–2100 mm; Laserleistung 6–12 kW.
• Stahlbau: Empfohlen HL / XL; Materialien: Baustähle/Legierungsstähle, dicke Platten; Breite 1600–2100 mm; Laserleistung 12–20 kW.
• Blechbearbeitung (branchenübergreifend): Empfohlen TL / ML; typische Breiten 1000–1600 mm; Laserleistung 3–12 kW.
• Neue Energie / Photovoltaik: Empfohlen UL / TL; Materialien: dünnes Aluminium, verzinktes Blech, Siliziumstahl; Breite 1000–1300 mm; Laserleistung 3–6 kW.
• Schiffbau & Schwerindustrie: Empfohlen XL; Materialien: dicke Stahlplatten und Sonderlegierungen; Breite 1600–2100 mm; Laserleistung 12–20 kW.

Anwendbare Materialien

• Edelstahl
• Baustahl / Kohlenstoffstahl
• Verzinktes Blech
• Hochfestes Stahlblech
• Aluminium und Aluminiumlegierungen
• Kaltgewalzte Coils und Bleche
• Titan und Sonderlegierungen (serienabhängig)

Technische Daten

• Handelsbezeichnung: Automatic Roll Laser Blanking Line.
• Integrierte Funktionen: Abwicklung, Zuführung, Nivellierung, Laserblanking und Entladung (One‑Stop‑Verarbeitung).
• Steuerung: Industry‑4.0‑kollaboratives Steuerungssystem mit materialadaptivem dynamischem Kompensationsalgorithmus.
• Richtpräzision: Ultra‑präziser Richtprozess mit Plangengenauigkeit der Materie ≈ 0,01 mm.
• Positioniergenauigkeit: ±0,02 mm/m.
• Unterstützt Multi‑Coil‑Wechsel und Schnellumrüstung für flexible Produktion.
• Breitenkapazität (serienabhängig): 200–2500 mm.
• Dickenkapazität (serienabhängig): 0,1–25,0 mm (UL–XL).
• Blanking‑Verfahren: Integriertes Laserblanking (Standardkonfiguration).
