Produktionsanlage für Spulen Nam

flexibelLasermedizinisch

Produktübersicht

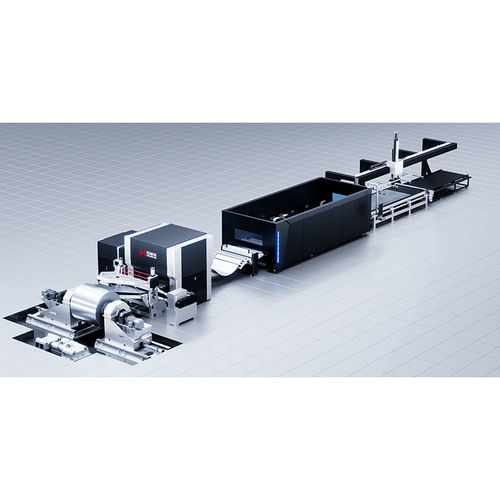

Diese spezialisierte Ausrüstung integriert Abwickel-, Zuführ-, Schneid- und Entladefunktionen, um eine Komplettverarbeitung vom Coil-Material zu fertigen Produkten zu erreichen. Ausgestattet mit einem Industrie 4.0-Kollaborationskontrollsystem und einem vollmaterialadaptiven dynamischen Kompensationsalgorithmus unterstützt es den Mehrspulenwechsel und den schnellen Wechsel. Sein 0,01 mm ultragenaues Richtverfahren gewährleistet eine optimale Materialebenheit und erfüllt die strengen Ebenheitsanforderungen fortschrittlicher Fertigungsbereiche.

Technische Merkmale

• Integriert nahtlos das Richten und Laserschneiden für eine präzise End-to-End-Produktion.
• Verarbeitet eine breite Palette von Blechdicken mit hochpräzisem Richten und Schneiden.
• Unterstützt verschiedene Materialien und ermöglicht eine flexible Fertigung in verschiedenen Branchen.
• Fünf Serien bieten skalierbare, effiziente Produktion für unterschiedliche Volumina und Anwendungen.
• Keine Walzenabdrücke vorhanden, erfüllt hohe Präzisionsanforderungen.

Produktionslinienserien und Anwendungsbereich
Serienname | Dickenbereich | Beispiele für angewandte Branchen | Häufige Materialien
UL Ultra-Dünnblech-Serie | 0,1–0,8 mm | Präzisionselektronik, Photovoltaik-Rückseiten, Kleine Haushaltsgeräte | Kaltgewalzter Stahl, Edelstahl, Aluminium
TL Dünnblech-Serie | 0,3–3,0 mm | Automobilblech, Gehäuse für Haushaltsgeräte, Küchen- und Bad-Hardware | Verzinkte Bleche, Kohlenstoffstahl, Aluminiumlegierungen
ML Mittel - Schwerblech-Serie | 1,0–8,0 mm | Baumaschinen, Schaltschrank, Schienenverkehrsausrüstung | Warmgewalzter Stahl, Edelstahl
HL Schwerblech-Serie | 3,0–20,0 mm | Strukturstahlkomponenten, Schwermaschinen, Marineplatten | Hochmanganstahl, Aluminium-Magnesium-Legierungen
XL Extra-Schwerblech-Serie | 6,0–25,0 mm | Bau-Stahlkonstruktionen, Schwerindustrie, Energieausrüstung | Stahlplatten, Titanlegierungen

Vergleich der Kernparameter zwischen den Serien
Parameterkategorie | UL Ultra-Dünnblech-Serie | TL Dünnblech-Serie | ML Mittel - Schwerblech-Serie | HL Schwerblech-Serie | XL Extra-Schwerblech-Serie
Dickenbereich | 0,1–0,8mm | 0,3–3,0mm | 1,0–8,0mm | 3,0–20mm | 6,0–25mm
Breitenbereich | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
Positionierungsgenauigkeit | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m
Laserleistung | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration
Stanzmethode | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration | Standardkonfiguration

Branchenauswahl-Leitfaden
Branche | Empfohlene Serie | Häufige Materialien | Empfohlene Breite | Empfohlene Laserleistung
Automobilherstellung | TL / ML / HL | Hochfester Stahl, Aluminiumlegierung, Edelstahl | 1300–1600 mm | 3–12 kW
Haushaltsgeräteindustrie | UL / TL | Kaltgewalzter Stahl, Verzinktes Blech, Farbbeschichtetes Blech | 1000–1300 mm | 3–6 kW
Schienenverkehr | ML / HL | Edelstahl, Aluminiumplatte, Warmgewalzter Stahl | 1600–2100 mm | 6–12 kW
Bau-Stahlkonstruktion | HL / XL | Kohlenstoffstahl, Legierter Stahl, Dickblech | 1600–2100 mm | 12–20 kW
Blechbearbeitung (Mehrere Branchen) | TL / ML | Verschiedene Plattenarten (Kleinserie, Mehrere Sorten) | 1000–1600 mm | 3–12 kW
Neue Energien / Photovoltaik | UL / TL | Dünnes Aluminium, Verzinktes Blech, Siliziumstahlblech | 1000–1300 mm | 3–6 kW
Schiffbau und Schwerindustrie | XL | Dicke Stahlplatte, Speziallegierung | 1600–2100 mm | 12–20 kW

Umfassende Dienstleistungen und Unterstützung

• Vorplanung: Produktionsbedarfsanalyse, Layoutoptimierung und Rentabilitätsbewertung.
• Installation & Inbetriebnahme: Professionelle Teams sorgen für einen schnellen Start der Ausrüstung.
• Bedienerschulung: Mehrstufige Schulung in Systembetrieb, Programmierung und Wartung.
• Fernwartung: 24/7 Überwachung des Gerätezustands und frühzeitige Fehlerwarnung.
• Schnelle Reaktion: Nationales Servicenetzwerk mit 4-Stunden-Technikreaktion.
• Prozessoptimierung: Kontinuierliche Technologie-Updates zur Aufrechterhaltung der Wettbewerbsfähigkeit der Ausrüstung.

Anwendbare Materialien

• Edelstahl
• Kohlenstoffstahl
• Verzinktes Blech
• Hochfeste Stahlplatte
• Aluminiumblech
• Kaltgewalzte Stahlcoils
• Kaltgewalztes Blech
• Aluminiumbeschichtetes verzinktes Blech

Anwendbare Branchen

• Aufzugstürpaneel
• Aluminiumpaneelwand
• Decke, Türen und Fenster
• Auto B-Säule
• Medizinisch
• Batteriegehäuse
• Gerätegehäuse
• Medizinische Ausrüstung
• Decke
• Chassis und Rack

Merkmale / Technische Spezifikationen

• Integriertes Abwickeln, Zuführen, Schneiden und Entladen
• Industrie 4.0-Kollaborationskontrollsystem
• Vollmaterialadaptiver dynamischer Kompensationsalgorithmus
• Mehrspulenwechsel und schneller Wechsel
• Ultragenaues Richtverfahren (0,01mm)
• Positionierungsgenauigkeit: ±0,02mm/m
• Verarbeitet Dicken von 0,1mm bis 25mm (je nach Serie)
• Breitenbereich: 200mm bis 2500mm (je nach Serie)
• Laserleistung: 3–20 kW (anwendungsabhängig)
