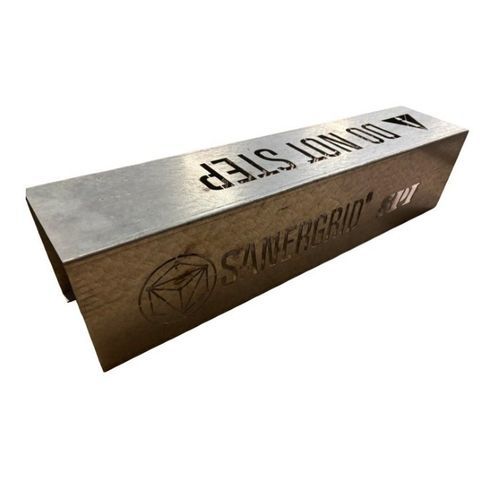

Patronen-Filtergehäuse BRAD® 400

für FlüssigkeitenStahlmaßgefertigt

Übersicht
Der BRAD® 400 ist ein mechanisches Schutzgehäuse, das entwickelt wurde, um das Risiko von unbeabsichtigten Stößen an PETRO-PIT® SPI Filterpatronen und Vorfiltern für Kohlenwasserstoffe zu verringern. Es bietet einen einfachen, universellen mechanischen Schutz und trägt zur Erhaltung der Dichtheit und der hydraulischen Leistung des Filtersystems bei.

Beschreibung des BRAD® 400
Das Gehäuse schützt SPI PETRO-PIT® Filter und Vorfilter mechanisch vor Stößen, die während des Betriebs und der Wartung in der Nähe von Transformatoren, Auffangbecken und Entwässerungsanlagen auftreten können. Es kann an neuen oder vorhandenen Auffangbecken, Photovoltaik-Skids, BESS-Plattformen und Betongräben installiert werden.

Hauptvorteile

• Verringerung des Risikos von Bruch der PVC-Gewindeköpfe an Filterpatronen und Vorfiltern.
• Erhalt der Dichtheit des Filtersystems.
• Bewahrung der hydraulischen Leistung der Vorrichtung.
• Erhöhung der Sicherheit bei Wartungsarbeiten in der Nähe von Becken, Transformatoren und zugehörigen Anlagen.

Varianten und Sortiment
Die BRAD®-Reihe ist in mehreren Ausführungen erhältlich, die an verschiedene PETRO-PIT®- oder PETRO-PIPE®-Kartuschen angepasst sind. Eine maßgeschneiderte Version (BRAD SP) kann auf Anfrage gefertigt werden.

Installation und Wartung

• Vor der Installation muss das Becken mit einem geeigneten PETRO-PIT®-Filtersystem ausgestattet sein.
• Die Kanten des Gehäuses sollten leicht gespreizt werden, um das Aufsetzen über das Filtersystem zu ermöglichen.
• Der BRAD® wird zwischen dem Bogen und dem Vorfilter positioniert und am Kit befestigt.
• Geringer Wartungsaufwand: regelmäßige Sichtprüfung empfohlen.

Anwendungen
Geeignet für Installationen, bei denen Bediener häufig in der Nähe von Filteranlagen arbeiten: Auffangbecken für Transformatoren, Photovoltaik-Skids, BESS-Plattformen, Betongräben und stark frequentierte Bereiche für Inspektionen und Wartung.

Merkmale / technische Spezifikationen

• Gehäuse aus verzinktem Stahl (Z275), geeignet für Außenaufstellung.
• Fertigungsverfahren: Laserschneiden und Biegen (ohne Schrauben, ohne Schweißung, ohne Klebstoffe, ohne mechanische Teile).
• Auslegung für Belastungen in seitlicher, vertikaler und querer Richtung, für unbeabsichtigte Stöße und starke Winde.
• Schnelle, universelle Montage ohne Änderungen am Auffangbecken, Betongraben oder Photovoltaik-Skid.
• Konzipiert, um den hydraulischen Betrieb des Filtersystems nicht zu beeinträchtigen.
• Trägt zur Begrenzung der direkten UV-Belastung der Filterpatronen in Gebieten mit hoher Sonneneinstrahlung bei.
• Abmessungen: 70,2 × 15,3 × 16,4 cm.
• Gewicht: 4 kg.
• Material: verzinkter Stahl Z275.
• Betriebsbedingungen: Außen, Innen.
• Kompatible Filtration: Dielektrische Öle, Kohlenwasserstoffe.
