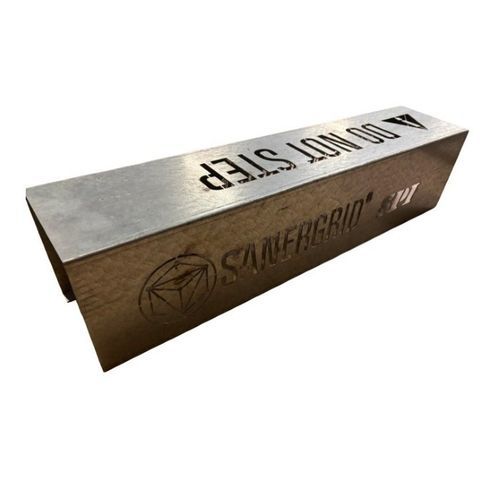

Patronen-Filtergehäuse BRAD® 600

für Kohlenwasserstoffefür ÖlStahl

Übersicht

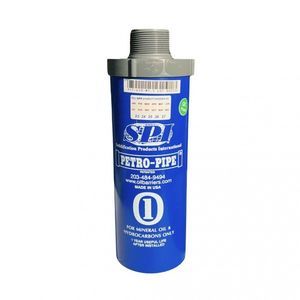

Der BRAD® 600 ist ein mechanisches Schutzgehäuse, das entwickelt wurde, um das Risiko von versehentlichen Stößen auf PETRO-PIPE® SPI-Filterpatronen und Vorfilter zu verringern. Es schützt die Filter, erhält die Dichtigkeit und die hydraulische Leistung des Filtrationssystems und erhöht die Sicherheit bei Betrieb und Wartung in der Nähe von Transformatoren, Auffangwannen, Photovoltaik-Skids und BESS-Anlagen.

Beschreibung des BRAD® 600

• Gehäuse aus verzinktem Stahl (Z275): ausgelegt für den Außeneinsatz und dauerhafte Beständigkeit gegenüber Umwelteinflüssen.
• Fertigung durch Laserschneiden und Abkanten: Verfahren, das eine präzise und robuste Struktur gewährleistet, angepasst an die Anforderungen vor Ort.
• Exklusives SANERGRID®-Design: verschraubungsfrei, schweißfrei, klebstofffrei und ohne mechanische Teile, was die Montage und die mechanische Integrität erleichtert.
• Struktur mit Beständigkeit gegen seitliche, vertikale und transversale Belastungen sowie gegen versehentliche Stöße und starke Windbeanspruchung.
• Schnelle, universelle Montage ohne Änderung der Auffangwanne, Betonmulde oder Photovoltaik-Skids.
• Konzipiert, um das hydraulische Verhalten des Filtrationssystems nicht zu beeinträchtigen und direkte UV-Belastung der Filterpatronen zu reduzieren.

Anwendungsbereiche

• Schutz von Filtersätzen in Auffangwannen von Transformatoren (dielektrisches Öl oder andere Kohlenwasserstoffe).
• Photovoltaikanlagen und PETRO-PIPE® Filtrations-Skids.
• BESS (Battery Energy Storage Systems) und Betongruben, die mechanischen Schutz der Filter erfordern.

Funktionen und Vorteile

• Reduziert das Risiko des Bruchs der PVC-Gewindeköpfe von Filterpatronen und Vorfiltern.
• Erhält die Dichtigkeit des Filtrationssystems.
• Bewahrt die hydraulische Leistung der Filtrationsvorrichtung.
• Erhöht die Sicherheit bei Wartungsarbeiten und bei häufigen Durchgängen in der Nähe der Filterausrüstung.

Installation

• Kanten des Gehäuses leicht spreizen, um das Einsetzen über den Filtersatz zu ermöglichen.

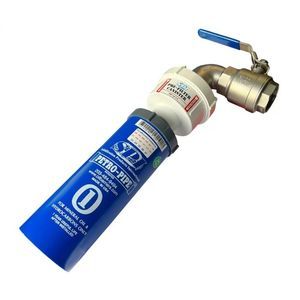

• BRAD® zwischen dem Winkelstück und dem Vorfilter positionieren; es hält auf dem Satz.
• Installation möglich auf neuen Anlagen mit PETRO-PIPE® SPI-Filtern oder Nachrüstung auf bestehenden Anlagen ohne Änderung der Wanne.

Wartung

• Geringer Wartungsaufwand; periodische Sichtprüfung empfohlen.

Zubehör und Optionen

• Die BRAD®-Produktreihe ist je nach zu schützenden Patronentyp erhältlich (z. B. Referenzen angepasst an PETRO-PIT® und PETRO-PIPE®).
• Beispielreferenzen: BRAD 400 (für PETRO-PIT®) und BRAD 600 (für PETRO-PIPE®).
• Maßanfertigung möglich (BRAD SP) für Gehäuse, die an spezifische Konfigurationen angepasst sind.

Eigenschaften / technische Daten

• Gewicht: 6,6 kg
• Abmessungen (L × B × H): 660 × 210 × 210 mm
• Betriebsbedingungen: Außen, Innen
• Material: Stahl (verzinkt, Z275)
• Gezielte Filtration: Dielektrische Öle, Kohlenwasserstoffe
• Fertigungsverfahren: Laserschneiden und Abkanten
• Konstruktion: ohne Schrauben, ohne Schweißnähte, keine mechanischen Teile (beständig gegen seitliche, vertikale und transversale Belastungen)
