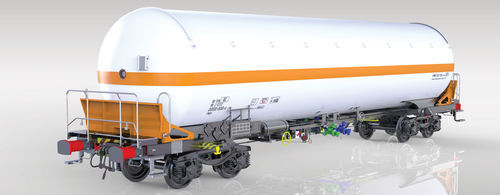

Transporter auf Rädern Zags

Plattform

Merkmale

• Entwickelt für den Transport von wasserfreiem Ammoniak (UN1005) und verflüssigten Kohlenwasserstoffen (LPG) nach Tankschlüssel P29BH.
• Konstruiert gemäß RID- und TSI-Vorschriften sowie den einschlägigen EN / UIC-Normen; Untergestell gemäß EN 12663-2 und UIC 530-1; TEN GE-Kennzeichnung für den Verkehr.
• Optimiertes Volumen‑zu‑Gewicht‑Verhältnis für Ammoniaktransport; Kesselkopf‑Dicke gemäß RID TE 25 b).
• Inspektionszugang über DN 500 Mannloch mit Deckel (EN 12561-6).

Funktionen

• Unterbodenventile zum Be‑/Entladen hydraulisch von Gleisebene auf beiden Seiten steuerbar.
• T‑Leitungen und seitliche Schrägventile DN 80 für flüssige und gasförmige Phase; Standardmäßige Reduzierung DN 80/DN 50 in der Gasphase.
• Vorbereitet für Sonnenabschirmung und Umschlüsselung der Tankklasse auf P27BH.
• Mindestfülltemperatur: -40 °C.
• Lade-/Entladeausrüstung und Armaturen an Kundenanforderungen anpassbar; Optionen für Radsätze, Achslager, Bremsklötze, Puffer und Kupplungen.
• Optionale Sicherheitsausrüstung: Anti‑Climbing‑Systeme, Entgleisungsdetektor EDT101; Schutzschild gemäß RID TE 25 d), zusätzliche Plattform und Füllstandsanzeige als Option.
• Mannlochposition in der Kesselkopf‑Achse gemäß geistigem Eigentum Nr. Ru.068711.

Parameter
Radsatzlast: 22,5 t / Achse
Spurweite: 1,435 mm
Lichtraumprofil: G1-TSI
Bremssystem: “S”
Bremsentyp: KE-GP (K)
Max. Geschwindigkeit (beladen 90,0 t): 100 km/h
Max. Geschwindigkeit (leer): 120 km/h
Klimabedingung: T1
R_min: 35,0 m
Länge über Puffer: 16.960 mm
Effektives Volumen: ~106,0 m³
Zentralkrümmung des Tanks: Horizontal
Berechnungsdruck: 29 bar
Leergewicht: ~34,9 t
Nutzlast: ~55,1 t
Drehgestelltyp: Y25Lsd-KP1
*Das Leergewicht hängt von Drehgestelltyp, Radsätzen und Zusatzausstattung ab.

Technische Daten

• Modellfamilie: Zags-Serie
• Bestimmte Ladung: Wasserfreies Ammoniak (UN1005) und verflüssigte Kohlenwasserstoffe (LPG) — Tankschlüssel P29BH
• Effektives Volumen: ~106,0 m³; Berechnungsdruck: 29 bar; Mindestfülltemperatur: -40 °C
• Radsatzlast: 22,5 t / Achse; Nutzlast: ~55,1 t; Leergewicht: ~34,9 t (abhängig von Konfiguration)
• Max. Geschwindigkeit: 100 km/h (beladen 90 t) / 120 km/h (leer); Spurweite: 1,435 mm; Lichtraumprofil: G1-TSI
• Bremssystem: “S”; Bremsentyp: KE-GP (K); Drehgestelltyp: Y25Lsd-KP1 (weitere Optionen verfügbar)
• Tankarmaturen: Mannloch DN 500 (EN 12561-6), T‑Leitungen und DN 80 Ventile, Reduzierung DN 80/DN 50 in der Gasphase, hydraulisch gesteuerte Unterbodenventile zugänglich vom Gleisniveau
• Normen & Konformität: RID- und TSI-Vorschriften; EN / UIC-Normen; Untergestell gemäß EN 12663-2 und UIC 530-1; TEN GE‑Kennzeichnung

Hinweis
Hinweis: Die hier dargestellten Beschreibungen dienen ausschließlich zu Informationszwecken.
