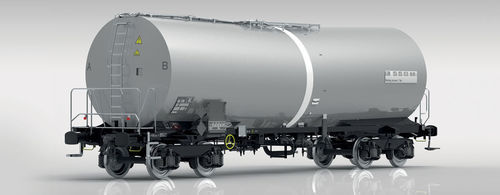

Transporter auf Rädern Zaens

Eigenschaften

• Der Kesselwagen ist für den Transport von flüssigen Chemikalien gemäß dem Kesselkodex L4BH ausgelegt.
• Das Heizungssystem besteht aus zwei separaten flachen Kanalzirkeln unter dem Tank.
• Der Tank ist mit 80 mm Wärmedämmung isoliert und mit Edelstahlblechen verkleidet.
• Die Wagenkonstruktion erfüllt die Anforderungen von RID, TSI, EN und UIC und trägt die TEN GE Kennzeichnung für den Verkehrsbetrieb.

Einsatzmöglichkeiten

• Beladen/Befüllen erfolgt über die Luke (Kuppel) mit klappbarem Deckel, befestigt mit 4 Schrauben, entsprechend den Eigenschaften der Ladung.
• Entladen erfolgt über die untere Seitenführung durch die Entladeleitung DN 100.
• Das Bodenventil wird über ein mechanisches beidseitiges Bediengerät betätigt.
• Der Wagen ist mit einem Thermometer zur Temperaturüberwachung ausgestattet.

Parameter
Radsatzlast — 22,5 t / Achse
Spurweite — 1.435 mm
Ladeprofil — G1-TSI
Bremsregime — „S“
Bremstyp — KE-GP (K)
Max. Geschwindigkeit bei 90,0 t — 100 km/h
Max. Geschwindigkeit (leer) — 120 km/h
Klimabedingung — T1
Rmin — 35,0 m
Länge über Puffer — 14.150 mm
Wirksames Volumen — ~ 73,5 m3
Zentrale Neigung des Tanks — 1,5°
Berechnungsdruck — 4 bar
Max. Betriebsdruck — 3 bar
Tara — ~ 22,4 t (BA314)
Nutzlast — ~ 67,6 t
Drehgestelltyp — Y25Lsd-KP1 oder Y25Lsd-K
Heiztemperatur — max. 160° C
Material der Ausrüstung — Kohlenstoffstahl

Technische Daten

• Modellfamilie: Zaens (wirksames Volumen ca. 73,5 m³)
• Vorgesehene Ladung: Flüssige chemische Produkte (Kesselkodex L4BH)
• Tankisolierung: 80 mm Wärmedämmung, mit Edelstahlblechen bedeckt
• Heizung: Zwei separate flache Kanalkreise unter dem Tank; Heizung bis max. 160° C
• Beladung: Luke (Kuppel) mit klappbarem Deckel, befestigt mit 4 Schrauben
• Entladung: Seitenunterer Ablauf DN 100; Bodenventil mit mechanischem beidseitigem Bediengerät
• Thermometer: Vorhanden
• Konstruktion/Normen: Entspricht RID, TSI, EN, UIC; TEN GE Kennzeichnung für den Verkehrsbetrieb
• Radsatzlast: 22,5 t/Achse
• Spurweite: 1.435 mm
• Ladeprofil: G1-TSI
• Bremsregime/-typ: „S“ / KE-GP (K)
• Geschwindigkeiten: max. 100 km/h (bei 90,0 t), 120 km/h (leer)
• Klimabedingung: T1
• Minimaler Kurvenradius Rmin: 35,0 m
• Länge über Puffer: 14.150 mm
• Zentrale Neigung: 1,5°
• Berechnungsdruck / Max. Betriebsdruck: 4 bar / 3 bar
• Tara: ~ 22,4 t (BA314)
• Nutzlast: ~ 67,6 t
• Drehgestelltyp: Y25Lsd-KP1 oder Y25Lsd-K
• Material der Ausrüstung: Kohlenstoffstahl
