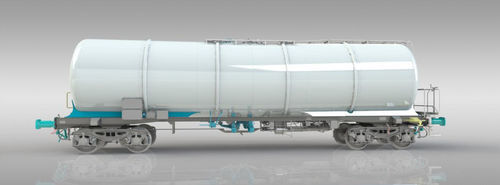

Transporter auf Rädern Za(c)ns

Eigenschaften

• Der Kesselwagen Za(c)ns mit 88 m³ ist für den Transport von weißem Mineralöl ausgelegt; Tankcode L4BH; Prüfdruck 4 bar.
• Hergestellt nach RID- und TSI-Vorschriften sowie den entsprechenden EN / UIC-Normen; mit TEN GE-Kennzeichnung für den Betriebsverkehr.
• Leergewicht ca. 20,9 t (ULT25-Radsatz mit Standardbremse) oder 20,7 t (ULT25 mit CFCB-Bremse).
• Arbeitstemperaturbereich −20 °C bis +50 °C; Struktur entspricht EN 12663-2 und UIC 530-1 für die Montage eines automatischen Kupplers.

Funktionen

• Beladung über die Domhaube (Klappdeckel mit vier Schrauben) oder optional über DN 150 Befüllungsdüse.
• Betrieb auf Schienenebene beidseitig mit T-Leitungen und seitlichen Schrägventilen DN 100 für die Flüssigphase.
• DN 50 / 2 Zoll Anschluss für die Gasphase vorgesehen.
• Belade- und Entladeeinrichtungen können nach Kundenanforderungen angepasst werden.
• Der Wagen kann in mehreren Konfigurationen gefertigt und geliefert werden:
• Untergestell: mit oder ohne mittleres Kit, entlang dem Tank befestigt (MODULARE Lösung).
• Bremssysteme: KE-GP-A(K) oder MH-GP-A(K) in Standardkonfiguration oder optional CFCB; alle bieten die Grundlage für die weitere Digitalisierung von Güterwagen.

Vorteile

• Reduziertes Leergewicht (≈ 20,9 t oder 20,7 t abhängig von der Bremskonfiguration).
• Reduzierte Wagenlänge (15.000 mm) zur Vereinfachung von Rangierarbeiten.
• Optimierte Tankkapazität für den Transport von geringgewichtigen Produkten.

Parameter
Radsatzlast: 22,5 t/Radsatz
Spurweite: 1.435 mm
Güteprofil: G1-TSI
Bremssystem: S
Bremsentyp: MH-GP-A(K), KE-GP-A(K)
Max. Geschwindigkeit bei 90,0 t: 100 km/h
Max. Geschwindigkeit (leer): 120 km/h
Klimabedingung: T1, T3
Rmin: 35,0 m
Länge über Puffer: 15.000 mm
Effektives Volumen: ~ 88,0 m³
Zentralneigung des Tanks: 10°
Berechnungsdruck / Prüfdruck: 4 bar / 4 bar
Max. Betriebsdruck: 3 bar
Leergewicht: ~ 20,9 t (abhängig von der Konfiguration)
Nutzlast: ~ 69,1 t
Drehgestelltyp: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Material der Ausstattung: Kohlenstoffstahl

Technische Daten

• Modell: Za(c)ns
• Effektives (Tank-)Volumen: ~ 88,0 m³
• Radsatzlast: 22,5 t/Radsatz
• Spurweite: 1.435 mm
• Länge über Puffer: 15.000 mm
• Leergewicht: ~ 20,9 t (abhängig von der Bremskonfiguration)
• Nutzlast: ~ 69,1 t
• Berechnungsdruck / Prüfdruck: 4 bar
• Max. Betriebsdruck: 3 bar
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Verfügbare Bremstypen: MH-GP-A(K), KE-GP-A(K), CFCB Option
• Drehgestelltypen: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Zentralneigung des Tanks: 10°
• Mindestkurvenradius (Rmin): 35,0 m
• Material der Ausstattung: Kohlenstoffstahl
