Laserschneidsystem LC800

mit Ausstecherfür Plattenfür Schablonen

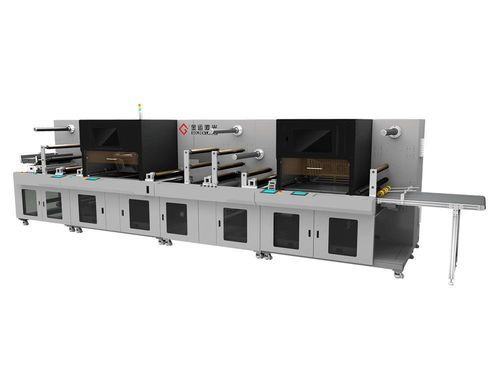

Produktübersicht Die LC800 Multi-Station Bahnlaser-Stanze ist eine fortschrittliche Lösung für die anspruchsvolle Verarbeitung von Bahnmaterial. Mit einer großen Bahnbreite von 800 mm kann dieses System eine breite Palette von Materialien verarbeiten. Die LC800 ist mit anpassbaren Multi-Laser-Bearbeitungsstationen ausgestattet, die es dem Benutzer ermöglichen, viele komplexe Verarbeitungsschritte in einem einzigen, reibungslosen Arbeitsgang durchzuführen. Seine große Flexibilität ergibt sich aus der Unterstützung sowohl von Rolle-zu-Rolle- als auch von Rolle-zu-Bogen-Verarbeitungsmethoden, wodurch die verschiedenen Anforderungen der modernen Bahnwarenherstellung effektiv erfüllt, die Produktionsgeschwindigkeit erheblich gesteigert und die Betriebskosten gesenkt werden. Hauptleistungsmerkmale

• Breitere Materialhandhabung mit 800 mm Bahnbreite: Der LC800 verfügt über einen 800 mm breiten Bearbeitungsbereich, der die Handhabung größerer Bahnmaterialien erleichtert und die Anzahl der verwendbaren Materialien erhöht, was das System anpassungsfähiger macht.
• Anpassbares Mehrstationsdesign für individuelle Arbeitsabläufe: Benutzer können problemlos mehrere separate Laserbearbeitungseinheiten planen und einrichten, um die Produktionsschritte ihres Bahnprodukts perfekt zu erfüllen. Ganz gleich, ob der Auftrag verschiedene Arten des Schneidens nacheinander, detaillierte Perforationen, präzise Rilllinien oder zusätzliche Funktionen erfordert, der LC800 bietet eine einfache und effektive Lösung. Diese kundenspezifische Einrichtung reduziert die Zeit, die das Material zwischen den einzelnen Arbeitsschritten verbringt, was zu einer erheblichen Verbesserung der Gesamtproduktionsgeschwindigkeit führt.
• Kombinierte Multiprozess-Fähigkeit für komplexe Verarbeitung in einem Durchgang: Der LC800 ist mehr als nur ein Laserschneider; er ist eine intelligente, kombinierte Verarbeitungsplattform. Durch den einfachen Einsatz verschiedener Lasertypen und Funktionseinheiten kann das System viele komplexe Verarbeitungsaufgaben gleichzeitig oder nacheinander ausführen, einschließlich:

• Präzisionskonturschnitt: Erzielung eines hochpräzisen Schnitts komplexer Formen, um eine hervorragende Produktqualität zu gewährleisten.
• Feinperforation: Erfüllung verschiedener Perforationsanforderungen für Lochgrößen und -dichten.
• Präzise Rillung: Ermöglicht präzise Falz- oder Reißlinien.
• Kiss-Schneiden/Durchschneiden: Durchführen von Schnitten mit unterschiedlichen Tiefen je nach Bedarf.
• Mustergravur: Erleichtert die individuelle Gestaltung der Produktoberfläche.

Durch die Möglichkeit, mehrere Prozesse in einem einzigen Durchgang durchzuführen, entfallen die mühsamen Schritte der wiederholten Handhabung und Neupositionierung, die bei herkömmlichen Methoden erforderlich sind, was die Produktionszyklen drastisch verkürzt und den Durchsatz erhöht.

• Flexible Rolle-zu-Rolle/Rolle-zu-Bogen-Verarbeitung im Dualmodus für breitere Anwendungen: Die LC800 bietet eine außergewöhnliche Flexibilität im Verarbeitungsmodus, die ein nahtloses Umschalten zwischen Rolle-zu-Rolle- und Rolle-zu-Bogen-Konfigurationen ermöglicht, um unterschiedlichen Produktionsanforderungen gerecht zu werden:

• Rolle-zu-Rolle: Ideal für die kontinuierliche Verarbeitung von bahnförmigen Produkten wie Etiketten, Folien und Bändern in hohen Stückzahlen. Das Material wird direkt von der Rolle in das Gerät zur kontinuierlichen Verarbeitung an mehreren Stationen eingezogen und in Rollenform für eine effiziente automatisierte Produktion ausgegeben.
• Roll-to-Sheet: Geeignet für die Verarbeitung von Bahnmaterialien, die in einzelne Bögen oder Zuschnitte bestimmter Größe geschnitten werden müssen. Nach dem Laserstanzen schneidet die Anlage das verarbeitete Material automatisch in die voreingestellten Bogenmaße, um eine bequeme Weiterverarbeitung zu ermöglichen.

Diese Flexibilität in zwei Betriebsarten in Verbindung mit der Bahnbreite von 800 mm ermöglicht es der LC800, ein breiteres Spektrum von Bahnverarbeitungsanwendungen abzudecken und die Anlagenauslastung zu maximieren.

• Steigerte Produktionseffizienz und reduzierte Betriebskosten: Die Mehrstationen- und Mehrprozess-Integration der LC800 in Verbindung mit den flexiblen Bahnverarbeitungsmodi und der Bahnbreite von 800 mm erhöht den Output pro Zeiteinheit erheblich und verkürzt die Durchlaufzeiten. Gleichzeitig werden die Investitionskosten für mehrere Maschinen gesenkt und die Arbeitskosten sowie der mit der wiederholten Handhabung verbundene Materialabfall minimiert, was letztlich zu einer umfassenden Steigerung der Produktionseffizienz und niedrigeren Betriebskosten führt.

Wählen Sie die LC800 und profitieren Sie von:

• Größeres Verarbeitungsformat: 800 mm Bahnbreite ermöglicht die Verarbeitung breiterer Materialien.
• Höherer Produktionsdurchsatz: Parallele Verarbeitung an mehreren Stationen und kontinuierlicher Rolle-zu-Rolle-Betrieb verkürzen die Produktionszyklen erheblich.
• Erweiterte Prozessflexibilität: Anpassbares Stationslayout zur Erfüllung unterschiedlicher und komplexer Verarbeitungsanforderungen.
• Größerer Anwendungsbereich: Die dualen Modi Rolle-zu-Rolle und Rolle-zu-Bogen passen sich den verschiedenen Anforderungen an die Verarbeitung von Bahnprodukten an.
• Überlegene Produktqualität: Präzise Laserbearbeitungstechnologie gewährleistet Produktgenauigkeit und -konsistenz.
• Niedrigere Betriebskosten: Reduzierte Kapitalinvestitionen und Arbeitskosten, Maximierung der Ressourcenauslastung.

Anwendungen

• Etikettendruck und -verarbeitung: Herstellung verschiedener Arten von Etiketten, einschließlich druckempfindlicher Etiketten, selbstklebender Etiketten, In-Mold-Etiketten und mehr.
• Verpackung: Herstellung von flexiblen Verpackungskomponenten, Beuteln, Hüllen und Kartonzuschnitten (Kiss-Cutting und Rillen).
• Elektronik: Präzisionsschneiden und Konvertieren von flexiblen Schaltkreisen (FPC), Abschirmungsmaterialien, Isolierfolien und Klebekomponenten, die in elektronischen Geräten verwendet werden.
• Automobilindustrie: Herstellung von Innenverkleidungskomponenten, Dichtungen und Klebeteilen, die bei der Fahrzeugmontage verwendet werden.
• Medizin & Gesundheitswesen: Verarbeitung von medizinischen Bändern, Wundauflagen, diagnostischen Teststreifen und transdermalen Pflastern.
• Textilien & Bekleidung: Schneiden und Markieren von technischen Textilien, Sportbekleidungskomponenten und Bekleidungsetiketten.
• Schilder & Grafiken: Herstellung von flexiblen Schildern, Abziehbildern, Aufklebern und Werbematerial.
• Industrielle Anwendungen: Verarbeitung von Bändern, Folien, Schaumstoffen und anderen flexiblen Materialien für verschiedene industrielle Anwendungen wie Isolierung, Abdichtung und Verklebung.
• Schleifmittelindustrie: Herstellung von Schleifscheiben, -bändern und Sonderformen für verschiedene Schleifanwendungen.

Verarbeitete Materialien

• Folien: PET, PVC, BOPP, PE, PP, Polyimid (Kapton) und andere Kunststofffolien (klar, metallisiert, beschichtet).
• Klebstoffe: Einseitige und doppelseitige Klebebänder, Etikettenmaterial mit verschiedenen Obermaterialien (Papier, Folie) und Spezialkleber.
• Papier und Pappe: Beschichtetes und unbeschichtetes Papier, Thermotransferpapier, synthetisches Papier und dünne Pappe (für Kiss-Cutting- und Rill-Anwendungen).
• Schaumstoffe: Dünne Kunststoffschäume, Gummischäume und andere flexible Schaumstoffe.
• Textilien: Gewebte und nichtgewebte Stoffe, technische Textilien und Kunstleder.
• Flexible Schaltungen (FPC): Polyimid-basierte und andere flexible Schaltungsmaterialien.
• Magnetische Materialien: Dünne flexible magnetische Platten und Streifen.
• Trennpapiere: Silikonbeschichtete Papiere und Folien.
• Schleifende Materialien (Schleifpapier): Papier-, stoff- und folienbeschichtetes Schleifpapier mit verschiedenen Körnungen.

Technische Daten Modell-Nr.: LC800 Max. Bahnbreite: 800mm / 31.5" Max. Bahngeschwindigkeit: Abhängig von Laserleistung, Material und Schnittmuster Genauigkeit: ±0,1mm Laser-Typ: CO2 RF Metall-Laser Laserleistung: 150W / 300W / 600W Laserstrahl-Positionierung: Galvanometer Stromversorgung: 380V dreiphasig 50/60Hz
