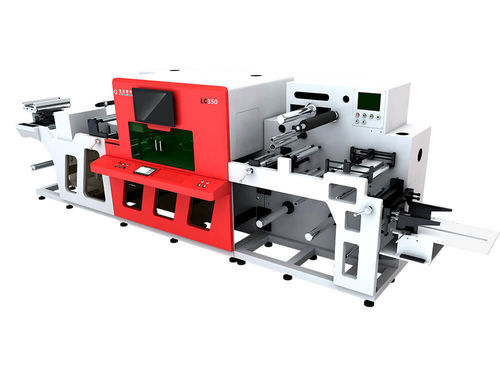

Laserschneidsystem LC350

mit Ausstecherfür EtikettenBlatt von der Rolle

Produktübersicht Die LC350 Laser-Stanzmaschine ist ein volldigitales, automatisches Hochgeschwindigkeits-Laser-Stanz- und Veredelungssystem, das für Rolle-zu-Rolle-, Rolle-zu-Bogen- und Rolle-zu-Aufkleber-Anwendungen entwickelt wurde. Sie liefert qualitativ hochwertige, bedarfsgerechte Verarbeitung von Rollenmaterialien, verkürzt die Vorlaufzeit drastisch und eliminiert die Kosten des herkömmlichen Stanzens durch einen vollständigen, effizienten digitalen Workflow.

• Maximale Bahnbreite: 350mm / 13.7"
• Maximaler Bahndurchmesser: 750mm / 23.6"
• Maximale Bahngeschwindigkeit: 120m/min
• Laserleistung: 150 Watt / 300 Watt / 600 Watt

Hauptmerkmale

• Digitales Laser-Finishing-System für die Etikettenverarbeitung
• Industrielaser-Stanz- und Verarbeitungslösungen für Rolle-zu-Rolle-, Rolle-zu-Bogen- oder Rolle-zu-Teil-Anwendungen
• Zwei-Stationen-Laser, Abwickeln, Laserschneiden, doppeltes Aufwickeln und Abfallmatrixentfernung
• Vorbereitet für Zusatzmodule wie Lackieren, laminieren, Schneiden und Folieren
• Möglichkeit des Schneidens mit verschiedenen Leistungsstufen auf demselben Etikett
• Barcode- (oder QR-Code-) Leser für kontinuierliches Schneiden und nahtlose Auftragsanpassung während der Produktion
• Ultimale Flexibilität zur Erfüllung dynamischer Marktanforderungen ohne zusätzliche Werkzeugkosten oder Wartezeiten

Technische Highlights

• Kastenförmige Rahmenstruktur mit hoher Tragfähigkeit, wiederholtem Spannungsarmglühen und hochpräziser CNC-Werkzeugmaschinenbearbeitung für Laufgenauigkeit und Langzeitstabilität
• Konfigurierbare Laserquelle je nach Material für besten Schneideffekt; Laserschneidgenauigkeit ±0,1mm
• Eigenentwickelte Software für automatische Bahngeschwindigkeitsvariation beim Auftragswechsel, Maximierung der Produktivität
• Ausgestattet mit CCD-Kamera und Barcode (QR-Code)-Leser für Auftragswechsel
• Hauptkomponenten von Top-Marken: Luxinar-Laserquellen, ScanLab- und Feeltek-Galvoköpfe, II-VI-Optik, Yaskawa-Servomotoren und -Antriebe, Siemens-SPS-Spannungssteuerung
• Anpassbarer Arbeitsbereich: 230mm, 350mm, 700mm oder 1000mm
• Eigenentwickeltes Steuerungssystem für tiefgreifende Anpassungen

Kurzbeschreibung Modell-Nr. LC350 Max. Bahnbreite 350mm / 13.7" Max. Breite der Zuführung 750mm / 23.6" Max. Bahndurchmesser 400mm / 15.7" Max. Bahngeschwindigkeit 120m/min (abhängig von Laserleistung, Material und Schnittmuster) Genauigkeit ±0,1mm Laser-Typ CO2 RF Metall-Laser Laser-Leistung 150W / 300W / 600W Laserstrahl-Positionierung Galvanometer Stromzufuhr 380V dreiphasig 50/60Hz Umrüstoptionen

• Schneiden von Rolle zu Rolle
• Schneiden von Rolle zu Bogen
• Schneiden von Rolle zu Aufklebern
• Lesen von Barcodes und QR-Codes - fließender Auftragswechsel
• Webguide
• Semi-Rotationsstanzung
• Flexodruck und Lackierung
• Laminierung
• Kaltfolie
• Heißprägung
• Selbstselbstwickel-Laminierung
• Laminierung mit Trägermaterial
• Doppelaufwicklung
• Schneiden - Klingenschneiden oder Rasiermesserschneiden
• Beschichtung
• Corona-Behandlung
• Abfallmatrix-Entfernung
• Abfallmatrix-Aufwickler mit Etikettenverschieber und Rückschneider
• Abfallsammler oder Förderer für Durchgangsschnitt
• Fehlende Etikettenkontrolle und -erkennung

Vorteile der Laserstanzmaschine für Etiketten

• Schneller Durchsatz: Keine Stanzformen erforderlich, Laserschneiden von Designs jederzeit möglich
• Schneller Schnitt: Bis zu 2000 mm/Sekunde, Bahngeschwindigkeit bis zu 120 Meter/min
• Automatisierung und einfache Bedienung: CAM/CAD-Computersteuerung, sofortige Formänderung
• Flexibel und vielseitig: Vollschnitt, Kiss-Cutting, Perforieren, Gravieren, Markieren, Schlitzen, Laminieren, UV-Lackieren und mehr
• Kann bedruckte Etikettenrollen, unbedruckte Etikettenrollen, reflektierende Materialien, Klebeetiketten, doppelseitige und einseitige Bänder, Etiketten aus speziellen Materialien, industrielle Bänder usw. schneiden

Materialien und Anwendungen

• Gängige Materialien: Papier, Kunststofffolie, glänzendes Papier, mattes Papier, synthetisches Papier, Karton, Polyester, Polypropylen (PP), PU, PET, BOPP, Kunststoff, Folie, Microfinish-Folie, Heat-Transfer-Vinyl, reflektierende Folie, Läppfolie, doppelseitiges Klebeband, 3M VHB-Band, Reflexband, Gewebe, Mylar-Schablonen usw.
• Gängige Anwendungen: Etiketten, Druck und Verpackung, Klebeetiketten und -bänder, reflektierende Bänder/Retro-Reflexfolien, industrielle Bänder/3M-Bänder, Abziehbilder/Aufkleber, Schleifmittel, Dichtungen, Automobil, Elektronik, Schablonen, Köper, Aufnäher und Verzierungen für Bekleidung

Laser UNIQUE Vorteile für das Schneiden von Aufklebern und Etiketten

• Stabilität und Verlässlichkeit: Versiegelte CO2 RF-Laserquelle, gleichbleibende Schnittqualität, geringer Wartungsaufwand
• Hohe Geschwindigkeit: Galvanometrisches System für schnelle Strahlbewegung
• Hohe Präzision: Etikettenpositionierungssystem steuert die Bahnposition, Schneidpräzision innerhalb von 20 Mikrometern
• Extrem vielseitig: Kann eine Vielzahl von Etiketten in einem einzigen Hochgeschwindigkeitsprozess erstellen
• Geeignet für eine breite Palette von Materialien: Glänzendes Papier, mattes Papier, Karton, Polyester, Polypropylen, Polyimid, synthetische Polymerfolien usw.
• Geeignet für verschiedene Arbeiten: Stanzen beliebiger Formen, Schneiden und Kiss-Cutting, Perforieren, Mikroperforieren, Gravieren
• Keine Einschränkung des Schnittdesigns: Jede Form und Größe
• Minimaler Materialabfall: Berührungsloser Wärmeprozess, schlanker Laserstrahl
• Sparen Sie Produktions- und Wartungskosten: Keine Form/Messer erforderlich, lange Lebensdauer der Maschine

Technische Daten (Tabelle) Modell-Nr.. LC350 Maximale Schnittbreite 350mm / 13.7" Max. Einzugsbreite 370mm / 14.5" Max. Bahndurchmesser 750mm / 29.5" Max. Bahngeschwindigkeit 120m/min (abhängig von Laserleistung, Material und Schnittmuster) Genauigkeit ±0,1mm Laser-Typ CO2-RF-Laser Laserstrahl-Positionierung Galvanometer Laser Leistung 150W / 300W / 600W Laserleistungsbereich 5%-100% Stromzufuhr 380V 50Hz / 60Hz, dreiphasig Abmessungen L3700 x B2000 x H1820 (mm) Gewicht 3500KG Merkmale / Technische Daten

• Modell: LC350
• Max. Bahnbreite: 350mm / 13.7"
• Max. Breite des Einzugs: 370mm / 14.5"
• Max. Bahndurchmesser: 750mm / 29.5"
• Max. Bahngeschwindigkeit: 120m/min
• Genauigkeit: ±0,1mm
• Lasertyp: CO2 RF-Laser
• Laserleistung: 150W / 300W / 600W
• Laserstrahlpositionierung: Galvanometer
• Laserleistungsbereich: 5%-100%
• Stromversorgung: 380V 50Hz / 60Hz, dreiphasig
• Abmessungen: L3700 x B2000 x H1820 (mm)
• Gewicht: 3500KG
