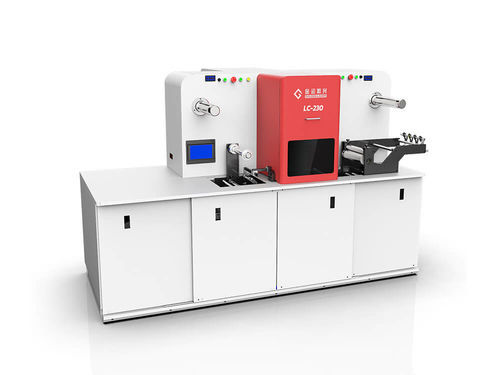

Laser-Schneidemaschine LC230

mit Ausstecherfür Etikettenfür Etiketten

Produkteinführung Die LC230 Etiketten-Laserstanze ist eine ausgezeichnete Wahl für die digitale Weiterverarbeitung von Kleinauflagen, da sie keine Zeit für den Musterwechsel und keine Werkzeugkosten verursacht. Diese Technologie ist der perfekte Partner für digitale Druckmaschinen.

• Maximale Bahnbreite: 230mm / 9"
• Maximaler Bahndurchmesser: 400mm / 15.7"
• Maximale Bahngeschwindigkeit: 60 m/min
• Laserleistung: 100 Watt / 150 Watt / 300 Watt

Laser-Finishing-Lösungen für die Etikettenverarbeitung Die einzige Laser-Stanzmaschine in Tischgröße auf dem Markt zu einem erschwinglichen Preis. LC230 ist eine kompakte, wirtschaftliche und volldigitale Laserstanze, die mit einem oder zwei Laserköpfen erhältlich ist. Die LC230 ist standardmäßig mit Abwickel-, Laserschneid-, Aufwickel- und Abfallmatrizenentfernungseinheiten ausgestattet. Sie ist für Zusatzmodule wie UV-Lackierung, Laminierung und Schneiden usw. vorbereitet. Das System kann mit Barcodelesern für den automatischen Musterwechsel bei laufender Produktion ausgestattet werden. Für eine vollautomatische Lösung können Stapler oder Pick-and-Place-Roboter hinzugefügt werden. Die LC230 bietet eine komplette digitale und automatische Lösung für das Laserschneiden von Rolle zu Rolle (oder Rolle zu Blech). Keine zusätzlichen Werkzeugkosten und Wartezeiten erforderlich, ultimative Flexibilität zur Erfüllung dynamischer Marktanforderungen. Vorteile der Laserstanzmaschine

• Schneller Umschlag: Eliminiert die herkömmliche Herstellung von Werkzeugen und Formen, Wartung und Lagerung. Ideale Lösung für Just-in-Time-Fertigung und Kleinserien.
• Mehrere Prozesse: Geeignet für verschiedene Arten von Arbeiten: Vollschnitt, Kiss-Cutting, Perforieren, Mikroperforieren, Gravieren, Markieren, Rillen - in einem einzigen Arbeitsgang.
• Digitaler Workflow: Der Musterwechsel ist so einfach wie das Öffnen einer Datei; es sind keine Ausfallzeiten oder Einstellungen erforderlich.
• Präzisionsschneiden: Produzieren Sie komplexe Geometrien und überragende Teilequalität, die im traditionellen Stanzprozess nicht reproduziert werden können.
• Vision System - Cut to Print: Vision-Kamerasysteme oder Sensoren sind für die Registrierung von gedruckten Materialien oder vorgestanzten Formen verfügbar und ermöglichen Präzisionsschnitte mit einer Schnitt-Druck-Registrierung von 0,1 mm.
• Intelligente Software: Selbst entwickelte intelligente Software-Algorithmen verbessern die Schnittgenauigkeit durch ständige Anpassung der Laserbearbeitungsgeschwindigkeit an unterschiedliche Grafiken.
• PC Workstation: Verwalten Sie alle Parameter der Laserstation, optimieren Sie das Layout für maximale Erträge.
• Modulares Design: Extreme Flexibilität: Eine Vielzahl von Optionen steht zur Verfügung, um das System zu automatisieren und an eine Vielzahl von Verarbeitungsanforderungen anzupassen.
• Unbegrenzter Schneideweg: Der Schneidbalken kann in jede Richtung bewegt werden und schneidet reibungslos. Sie können problemlos abgerundete, eckige Ecken oder gezackte Kanten für geformte Etiketten erstellen.

Modulare Stationen sorgen für endlose Vielseitigkeit

• Schneiden (Razor, Scheren- und Rillenschnitt)
• UV-Lackierung
• Laminierung
• Rückseitiges Rillen (Schlitzen) des Trägermaterials
• Automatische Bahnführung
• Trägerwechselvorrichtung (oben oder unten)
• Barcode-Lesen - fliegendem Auftragswechsel
• Matrixentfernung
• Doppelaufwickler
• Stapelanlage
• Bandanlage mit verstellbarem Fördertisch

Arbeitsablauf

• Laden der Entwürfe: Unterstützung von .dxf, .dst, .jpg, .ai, .plt, .bmp, etc.
• Parametereinstellungen: Laserleistung, Arbeitsgeschwindigkeit, Anzahl der zu schneidenden Etiketten usw.
• Schneiden starten: Der Computer speichert automatisch die Parameter für dasselbe Material und dieselben Muster

Laserverarbeitungsanwendung Gebräuchliche Materialien, die für die Laserstanzmaschinen verwendet werden, sind: Papier, Kunststofffolie, glänzendes Papier, mattes Papier, synthetisches Papier, Karton, Polyester, Polypropylen (PP), PU, PET, BOPP, Kunststoff, Folie, Mikroveredelungsfolie, usw. Gebräuchliche Anwendungen für die Laser-Stanzmaschinen sind:

• Etiketten
• Klebeetiketten und -bänder
• Reflektierende Bänder / Retroreflektierende Folien
• Industrielle Bänder / 3M-Bänder
• Aufkleber / Sticker
• Klebstoffe
• Dichtungen

Kurzbeschreibung Modell-Nr.. LC230 Max. Schnittbreite 230mm / 9" Max. Schnittlänge Unbegrenzt Max. Breite der Zuführung 240mm / 9.4" Max. Bahndurchmesser 400mm / 15.7" Bahngeschwindigkeit 0-60m/min (Geschwindigkeit variiert je nach Material und Schnittmuster) Genauigkeit ±0,1mm Laser-Typ CO2 RF Metall-Laser Laserleistung 100W / 150W / 300W Stromzufuhr 380V dreiphasig 50/60Hz Wesentliche technische Parameter Arbeitsbereich Breite 230mm (9"), Länge ∞ Geschwindigkeit 0-60m/min (abhängig von Laserleistung und Schnittmuster) Abmessung der Maschine 2400mm (L) X 730mm (B) X 1800mm (H) Gewicht 1500Kg Verbrauch 2KW Stromzufuhr 380V / 220V, 50Hz / 60Hz, dreiphasig Maximale Bahnbreite 240mm (9.4") Maximaler Bahndurchmesser 400 mm (15,7") Kern 3 Zoll Pneumatischer Expansionsschacht 3 Zoll Spannungskontrolle Optional Spleißtisch Wahlweise Bahnführung BST / EURDOW (wahlweise) Laserquelle Versiegelter CO2-RF-Laser Laser Leistung 100W / 150W / 300W Laser-Wellenlänge 10.6 Mikrometer oder andere Laserstrahl-Positionierung Galvanometer Größe des Laserspot 210 Mikrometer Kühlung Wasserkühlung Rückseitiges Schlitzen Matrix Umwicklung Pneumatische Expansionswelle 3 Zoll Aufwickler Spannungskontrolle Wahlweise Pneumatische Aufwickelwelle 3 Zoll Optionen UV-Lackiereinheit Kaschiereinheit Schneideeinheit Unterstützte Grafikformate AI, BMP, PLT, DXF, DST Verarbeitungsmaterialien PET, Papier, glänzendes Papier, mattes Papier, Polyester, Polypropylen, BOPP, Kunststoff, Folie, Polyimid, reflektierende Bänder, Gewebe, Sandpapier, etc. Standardfunktion Vollschnitt, Kiss-Cutting (Halbschnitt), Perforation, Gravur, Markierung, usw. Optionalfunktion Laminierung, UV-Lackierung, Schlitzen, usw. Merkmale / Technische Daten

• Modell-Nr.: LC230
• Max. Schnittbreite: 230mm / 9"
• Max. Schnittlänge: Unbegrenzt
• Max. Breite der Zuführung: 240mm / 9.4"
• Max. Bahndurchmesser: 400mm / 15.7"
• Bahngeschwindigkeit: 0-60m/min (Geschwindigkeit variiert je nach Material und Schnittmuster)
• Genauigkeit: ±0.1mm
• Lasertyp: CO2 RF Metall-Laser
• Laserleistung: 100W / 150W / 300W
• Stromversorgung: 380V dreiphasig 50/60Hz
• Maschinenabmessungen: 2400mm (L) X 730mm (B) X 1800mm (H)
• Gewicht: 1500Kg
• Verbrauch: 2KW
• Unterstützte Grafikformate: AI, BMP, PLT, DXF, DST
• Verarbeitungsmaterialien: PET, Papier, glänzendes Papier, mattes Papier, Polyester, Polypropylen, BOPP, Kunststoff, Folie, Polyimid, reflektierende Bänder, Gewebe, Sandpapier usw.
