Ausstoß-Überwachungsgerät ohne Kontakt / für Detektion D-ReX

zur Prozessüberwachungfür industrielle Nutzungfür Produktionsanlagen

Übersicht

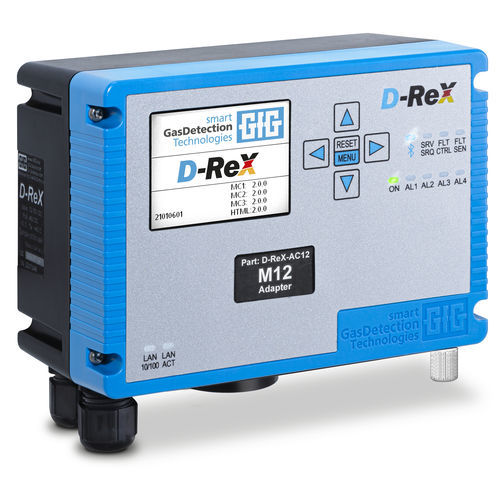

Der D-ReX ist ein eigenständiger Gasmelder, entwickelt für die Halbleiterindustrie und andere industrielle Anwendungen, die die Überwachung von toxischen, korrosiven oder brennbaren Gasen erfordern. Er ist als Point of Use (PoU) Diffusionsgerät, Point of Installation (PoI) mit externem Sensorsystem (Kable bis 1200 m) und Point of Sampling (PoS) mit integrierter Pumpe (Schläuche bis 30 m) erhältlich. Für gasarten, die eine Pyrolyse erfordern, steht optional das Py-ReX Pirolisermodul zur Verfügung.

Moderne Gasüberwachung
Der D-ReX unterstützt Power over Ethernet (PoE) zur kombinierten Strom- und Datenversorgung und bietet optional LonWorks-Integration. Ein 2,4in Farb-TFT zeigt gemessene Konzentrationen, Grenzwerte, Fehler und Alarme als Klartext an.

Intelligente Sensorik und einfache Wartung
Wählbar sind elektrochemische, katalytische und Infrarot-Sensoren zur Überwachung von mehr als 30 toxischen, korrosiven und brennbaren Gasen sowie Sauerstoff. Die Sensoren werden als vorkonfigurierte, leicht austauschbare Kartuschen geliefert. Eine Bluetooth-verbundene Service-App vereinfacht Inbetriebnahme, Wartung und Diagnose.

Erweiterungen zur Erhöhung der Sicherheit
Der D-ReX kann mit bis zu fünf internen Relais (jeweils frei programmierbare Wechslerkontakte) ausgestattet werden. Relais-Erweiterungsmodule (z. B. 16-Relais-Modul) sowie verschiedene Controller-/Relaisvarianten für Hutschienen- oder Wandmontage sind verfügbar.

Wichtige Merkmale

• Betriebsarten: PoU (Diffusion), PoI (externer Sensor bis 1200 m), PoS (integrierte Pumpe, Probenahmeschlauch bis 30 m)
• Ausstattung: Power over Ethernet (PoE), Bluetooth, 2,4in Farbdisplay, 11 Status-LEDs, Gehäuse für Hutschienenmontage (TS35)
• Kommunikation: PoE-fähiges LAN 10/100 Mbit/s; optional analog 4-20 mA; RS-485 (Modbus)

Optional

• Schutzartenvarianten IP30–IP64 (modellabhängig)
• Line Integrity Monitoring (nur PoS)
• Flansch-Sattel zur Überwachung innerhalb von Rohrleitungen (nur PoI)
• LonWorks-Integration
• Bis zu 5 interne Relais; Relais-Erweiterungsmodule (z. B. 16 Relais)
• D-ReX Py-ReX Pirolisermodul (nur PoS) für hochtoxische oder elektrochemisch inaktive Gase

Messbare Gase (Auswahl)
AsH3 — Arsin
B2H6 — Diboran
Br2 — Brom
Cl2 — Chlor
ClF3 — Chlorrtrifluorid
ClO2 — Chlordioxid
CO — Kohlenmonoxid
CO2 — Kohlendioxid
COCl2 — Phosgen
ETO — Ethylenoxid
F2 — Fluor
GeH4 — Germaniumhydrid
H2 — Wasserstoff
H2S — Schwefelwasserstoff
HBr — Bromwasserstoff
HCl — Chlorwasserstoff
HCN — Blausäure (Wasserstoffcyanid)
HF — Fluorwasserstoff
HMDS — Hexamethyldisilanazan
N2H4 — Hydrazin
N2O — Distickstoffmonoxid
NH3 — Ammoniak
NO — Stickstoffmonoxid
NO2 — Stickstoffdioxid
O2 — Sauerstoff
O3 — Ozon
PH3 — Phosphin
SeH2 — Selenwasserstoff
SiH4 — Silan
SO2 — Schwefeldioxid
TEOS — Tetraethylorthosilikat
TMB — Trimethylborat
LEL — Brennbare Gase und Dämpfe
C4F6* — Hexafluorbutadien
C5F8* — Octafluorcyclopenten
CH3F* — Methylfluorid
NF3* — Stickstofftrifluorid
SF6* — Schwefelhexafluorid
Weitere Gase auf Anfrage erhältlich. Mit * gekennzeichnete Gase benötigen das Pirolisermodul Py-ReX.

Downloads
Produktbroschüre zur D-ReX Serie und Py-ReX (PDF).

Technische Daten

• Betriebsarten: PoU, PoI (Fernausführung bis 1200 m), PoS (integrierte Pumpe, Schlauch bis 30 m)
• Sensor-Technologien: elektrochemisch, katalytisch, IR; >30 Gase plus Sauerstoff; vorkonfigurierte Sensorkartuschen
• Display: 2,4in Farb-TFT mit Klartext; auswählbare Sprachen (Englisch, Deutsch und bis zu vier weitere)
• Anzeige: 11 Status-LEDs
• Schnittstellen: PoE-fähiges LAN (10/100 Mbit/s); optional 4-20 mA; RS-485 (Modbus)
• Stromversorgung: Power over Ethernet (PoE) oder alternative Optionen je nach Modell
• Kommunikation: Bluetooth für Service-App
• Relaisausgänge: bis zu 5 interne Relais; Erweiterung über Relaismodule
• Gehäuse: Ausführung für Hutschienenmontage (TS35); Schutzart IP30–IP64 je nach Modell
• Spezialfunktionen: Line Integrity Monitoring (nur PoS); Flansch-Sattel für Rohrüberwachung (nur PoI)
• Optionales Pirolisermodul: Py-ReX für bestimmte Gase (PoS)
• Servicefunktionen: austauschbare Sensorkartuschen; Bluetooth-App für Wartung und Konfiguration
