Paneel-Filteraggregat

Staubfür Werkzeugmaschinenfür Schleifmaschine

Übersicht

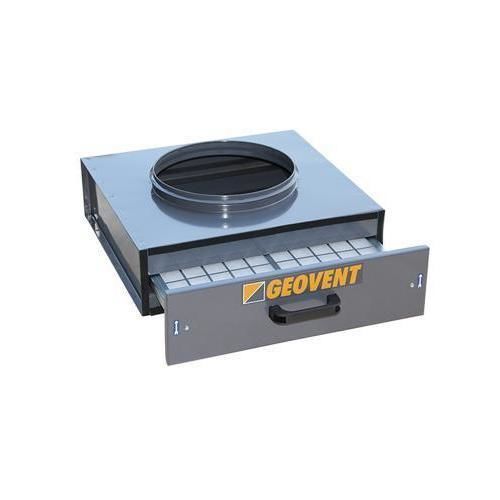

Der GeoFilter Dust ist ein kompakter Kanalstaubfilter, der als Vorabscheider zur Absicherung von Absaugventilatoren und zur Reduzierung von Verschleiß eingesetzt wird. Er eignet sich für Schleifmaschinen, Bandschleifer und vergleichbare Anlagen. Die Einheit verfügt über eine herausziehbare Filterkassette mit integrierter Bürstenreinigung und eine Schieberklappe zur Staubentleerung. Das Gehäuse ist aus galvanisiertem Stahl mit Polyesterbeschichtung für industrielle Umgebungen gefertigt.

Lieferumfang / Vorteile

• Kompaktes Design zur Integration in Kanalsysteme.
• Zuverlässige Vorfiltration zum Schutz von Ventilatoren und nachgeschalteten Komponenten.
• Geeignet für Schleifmaschinen, Bandschleifer und ähnliche Maschinen.
• Wahl des Filtermediums: Coarse 80% (G4) oder ePM10 50% (M5) für höhere Partikelabscheidung.
• Herausziehbare Kassette mit eingebauter Bürstenreinigung für Wartungsarbeiten vor Ort.
• Schieberklappe zum kontrollierten Entleeren des Staubs in einen Behälter.
• Robuste Ausführung in verzinktem und polyesterbeschichtetem Stahl.

Produktinformation
Der GeoFilter Dust stellt eine effektive Vorfiltrationsstufe dar, um Staubpartikel vor der Hauptfiltration oder dem Ventilator abzutrennen. Die herausziehbare Kassette ermöglicht schnellen Zugang zum Filtervlies für Austausch oder Reinigung. Die Auswahl zwischen Coarse 80% (G4) und ePM10 50% (M5) erlaubt die Anpassung der Abscheideleistung an den Prozessbedarf.

Konstruktion & Wartung

• Filtervlies in herausziehbarer Kassette für sicheren, schnellen Zugang.
• Integriertes Bürstenreinigungssystem reduziert häufige Demontagen.
• Gesammelter Staub wird über eine Schieberklappe in einen Behälter entleert.
• Gehäuse aus verzinktem, polyesterbeschichtetem Stahl für lange Lebensdauer im Industrieeinsatz.

Technische Daten
Material: Verzinkter / polyesterbeschichteter Stahl
Installation: Innenbereich
Max. Luftvolumen: 1.500 m³/h
Filtermedientyp: ePM10 50% (M5) oder Coarse 80% (G4)
Druckverlust: 70 Pa bei 1.500 m³/h
Anschluss (Einlass): ø315 mm
Anschluss (Auslass): ø315 mm
Abmessungen (L x B x H): 535 x 510 x 232 mm
Gewicht: 10,5 kg

Spezifikationen

• Effektive Filterfläche: 0,22 m²
• Abscheideleistung: bis zu 95 % bei 0,3 μm (je nach Filtermedium)
• Standard-Filterelement: Coarse 80% (G4); optional ePM10 50% (M5)
• Einfache Wartung über herausziehbare Kassette und Bürstensystem
