Patronenfilteraggregat GFH

PatronenPartikelRauch

Übersicht

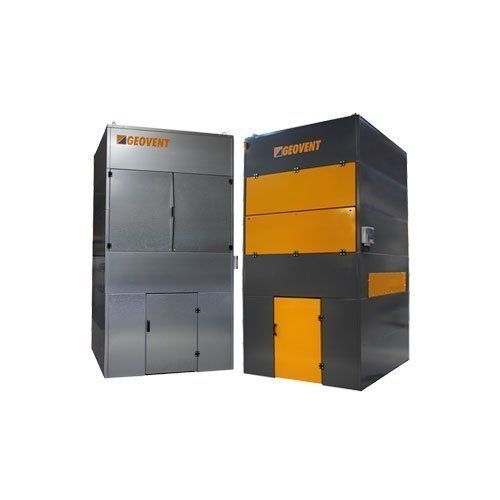

Die GeoFilter GFH- und GFH PLUS-Modelle sind patronenbasierte Industriefilter zur Abscheidung von Staub und Rauch in Fertigungs‑ und Verarbeitungsbereichen. Jede Einheit erreicht bis zu 15.000 m³/h; das Design erlaubt die Parallelschaltung mehrerer Einheiten für höhere Kapazitäten. Verfügbar in verzinkter oder lackierter Stahl-Ausführung, mit integriertem Druckluft-Impulsreinigungssystem und mobiler Staubentnahmewanne.

Lieferumfang

• Effiziente Filtration von Staub und Rauch in Industrieprozessen.
• Volumenstrom bis 15.000 m³/h pro Einheit; modulare Skalierung durch Parallelschaltung.
• Integrierte Druckluft-Impulsreinigung zur Erhaltung der Filterleistung.
• Gehäuse aus verzinktem oder lackiertem Stahl für industrielle Anwendung.
• Standard-Steuerung mit Zeitschaltuhr; Differenzdruckregelung optional.
• Zugängliche Patronen und leicht bewegliche Sammelbox für vereinfachte Wartung.
• Große Auswahl an plissierten Patrontypen für anwendungsspezifische Filtration.

Produktinformationen
GFH und GFH PLUS sind für mittel- bis großmaßige Filtrationsaufgaben ausgelegt. Das pulse‑jet Druckluftreinigungssystem löst angesammelten Staub aus dem Filtermedium, um einen konstanten Luftdurchsatz zu erhalten und manuelle Reinigungsintervalle zu verringern. Empfohlene Installation innen; außen möglich unter einem Dach oder Schutz gegen Kondensation. Typische Versorgungen: 230 V AC und sauberer, trockener Druckluftanschluss (empfohlen 3,5–6 bar).

Technische Daten (Tabelle)
Material: verzinkter Stahl
Installation: Innen / Außen
Max. Luftmenge: 3.360 – 15.000 m³/h
Spannung: 230 V
Leistung: 30 W
Druckluft (Zufuhr): 6 Bar
Druckluft (Verbrauch): 5 Liter
Filterfläche: 48 - 190 m²
Anschluss (Einlass): 1.200 x 200 mm
Anschluss (Auslass): ø450 mm / 2 x ø450 mm
Abmessungen (LxBxH): 1.660 x 850 x 2.540 mm; 1.660 x 1.210 x 2.540 mm; 1.660 x 1.660 x 2.540 mm
Gewicht: 500 – 640 kg

Technische Spezifikationen

• Modellfamilie: GFH und GFH PLUS
• Max. Volumenstrom pro Einheit: bis zu 15.000 m³/h (modular: mehrere Einheiten parallel)
• Filterreinigung: Druckluft-Impulsreinigungssystem (zeitgesteuert standardmäßig)
• Steuerung: Standard-Steuergerät mit Timer; Differenzdrucksteuerung optional
• Materialien: Gehäuse aus verzinktem oder lackiertem Stahl
• Stromversorgung: 230 V AC
• Druckluft: saubere, trockene Zufuhr; typ. 3,5–6 bar (Tabelle: 6 bar Zufuhr, 5 L Verbrauch pro Reinigung)
• Filterfläche: 48–190 m² je nach Patrone
• Anschlussgrößen: Einlass 1.200 x 200 mm; Auslass ø450 mm (einzeln oder 2 x ø450 mm)
• Typische Gewichte: 500–640 kg
• Beispielabmessungen: 1.660 x 850 x 2.540 mm; 1.660 x 1.210 x 2.540 mm; 1.660 x 1.660 x 2.540 mm
